液压比例阀

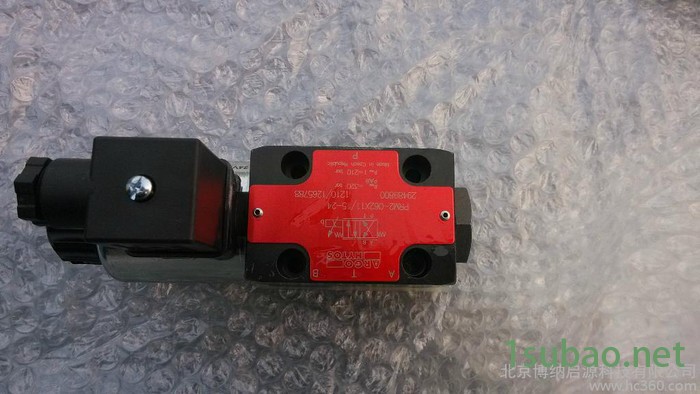

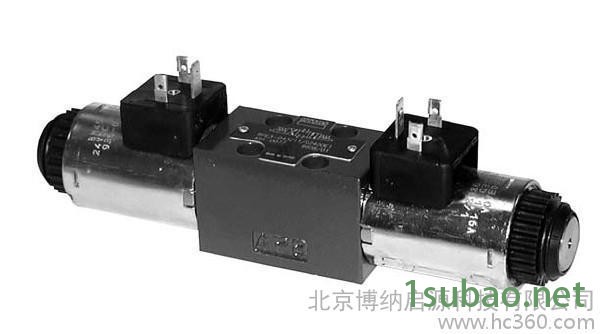

该比例方向阀包括铸铁阀体，专用控制阀芯，两根对中弹簧及其支撑垫圈和一至二个比例电磁铁。内部装有一或二块电控版的控制盒，可以安装在任一电磁铁上，其中电控版数目与电磁铁数目相同。对于带两个电磁铁型号，则控制盒与另一电磁铁插座面对面布置，通过DIN接头，两芯电缆和套管连接。控制盒通过一个四针接头连接电液和控制信号，型号为M12X1。电磁铁线圈包括控制盒，可以在轴上正负90度内转动。该电控单元输出到电磁铁的电流控制信号变化，电磁铁推动阀芯的位移与控制电流成比例。
