| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 产地 | 南京 |
| 工作温度 | 根据工况环境而定 |

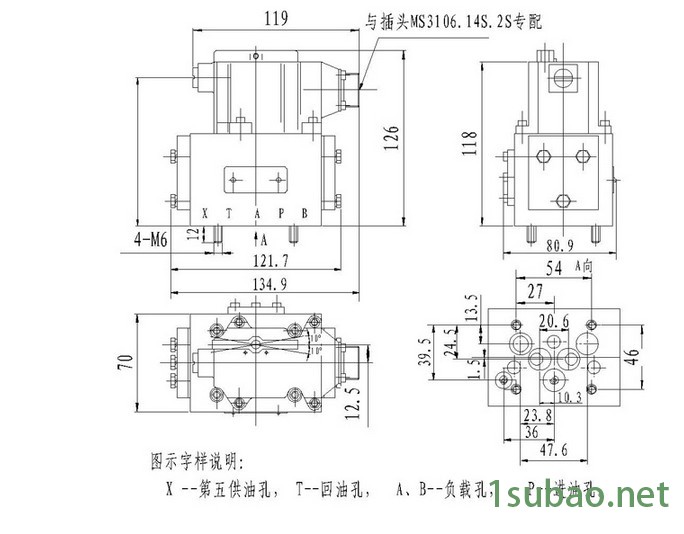

| 公称通径 | 见图 |
| 类型 | 国产比例阀 |
| 连接形式 | 外螺纹 |
| 流动方向 | 阀路 |
| 密封形式 | 见图 |
| 驱动方式 | 伺服 |
| 适用介质 | 液压 |
| 形态 | 见图 |
| 用途 | 流量控制 |
| 零部件及配件 | 见图 |
| 压力环境 | 其他 |
| 主体材料 | 铸件 |
| 类型(通道位置) | 二通式 |
| 品牌 | 国产 |

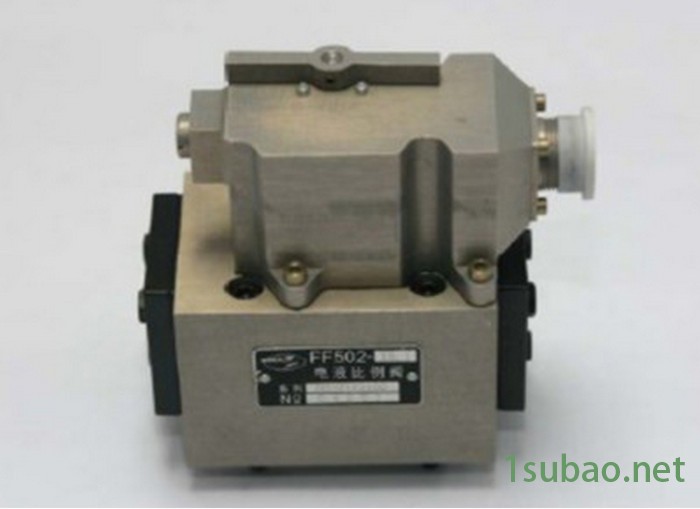

| 型号 | FF502比例阀 |
性能指标：
项目 型 别 | ITEMS MODEL | FF-502 | ||
供油压力范围［MPa］ | SUPPLY PRESSURE［MPa］ | 2～28 | ||
额定供油压力Ps［MPa］ | RATED SUPPLY PRESSURE Ps［MPa］ | 21 | ||
流量Qn［L/min］（阀压降：7 MPa） | RATED FLOW Qn［L/min］（valve pressure drop： 7 MPa） | 10、20、40、60、80 | ||
额定电流In［mA］ | RATED CURRENT In［mA］ | 100 | ||
滞 环［%］ | HYSTERESIS［%］ | ≤5 | ||
分 辨 率［%］ | THRESHOLD［%］ | ≤1 | ||
非线性度［%］ | NONLINEARITY［%］ | ≤±7.5 | ||
不对称度［%］ | UNSYMMETRY［%］ | ≤±10 | ||
压力增益［%Ps/1%In］ | PRESSURE GAIN［%Ps/1%In］ | ≥30 | ||
内 漏［L/min］ | INTERNAL LEAKAGE［L/min］ | ≤3.5 | ||
零 偏［%］ | NULL BIAS［%］ | ≤±3 | ||
重 叠［%］ | LAP［%］ | －2.5～＋2.5 | ||
供油压力零漂（80～110%Ps）［%］ | NULL SHIFT WITH SUPPLY PRESSURE OF | ≤±4 | ||
回油压力零漂（0～20% Ps）［%］ | NULL SHIFT WITH RETURN PRESSURE OF | ≤±4 | ||
频 率 | 幅频宽（－3dB）［Hz］ | FREQUENCY RESPONSE | AMPLITUDE RADIO WITH | ≥17 |
相频宽（－90°）［Hz］ | PHASE LAG WITH | ≥35 | ||
工作温度［℃］ | WORKING TEMPERATURE［℃］ | －20～＋95 | ||
净 重［Kg］ | NET WEIGHT［Kg］ | 2.3 | ||
额定电流、线圈电阻及电感
RATED CURRENT、COIL RESISTANCE AND INDUCTANCE
每个线圈在20℃时的电阻值（欧姆） | 额定电流（mA） | 近似的线圈电感（亨） PROXIMATE COIL INDUCTANCE（H） | ||||
差动、并联或单线圈 | 串联 series | 差动联接 differential | 串联 series | 单线圈 individual | 并联 parallel | |
28 | 100 | 50 |
| 0.8 | 0.25 | 0.2 |
