| 材料 | 不锈钢 |
|---|---|
| 产地 | 日本 |
| 类型 | 应变式压力变送器 |
| 输出信号 | 模拟型 |
| 制造商 | 日本共和 |
| 制作工艺 | 集成 |
| 品牌 | KYOWA |
| 型号 | LC-5TV |
| 制造商零件编号 | 未知 |

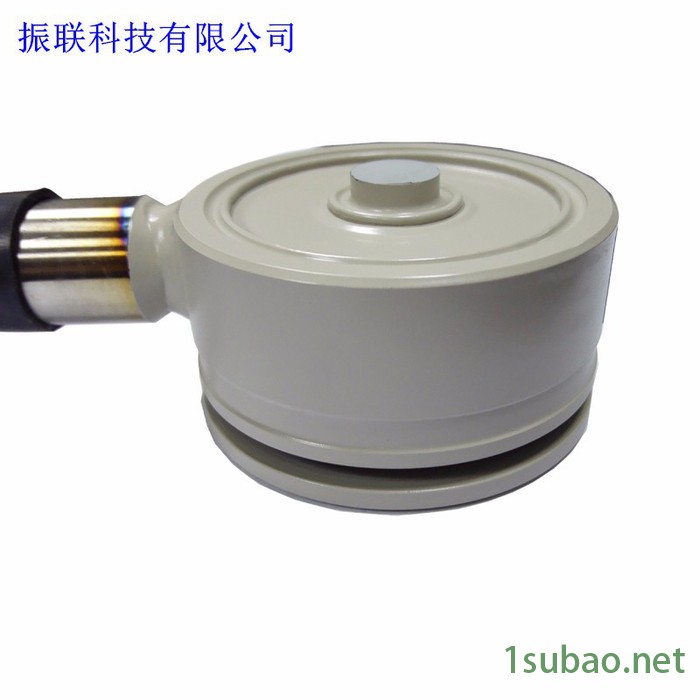

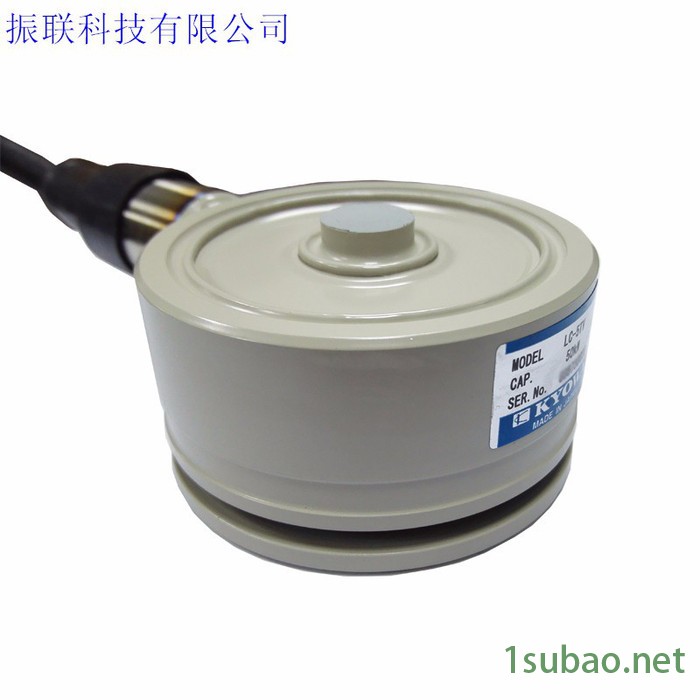

LC-V
小型压缩式载荷传感器
小型压缩型载荷传感器, 能够便于安装在现有的设备上。还备有消除水平位移, 和其引起的横向荷重的金属挡块CR。
额定容量：50～200kN
直径：68mm（50kN）, 78mm（100kN）, 98mm（200kN）
非线性：±0.05%RO或以内
●情性气体密闭结构
●寿命为使用1×107次或以上
●使用双自动补偿?应变片
※双自动补偿应变片是指在自动补偿温度应变片上附加的灵敏度温度补偿功能。
全部显示
50kN用
| 额定容量 | 50kN |
|---|---|
| 非线性 | ±0.05%RO或以内 |
| 滞后 | ±0.05%RO或以内 |
| 反复性 | 0.03%RO或以下 |
| 额定输出 | 2.5mV/V(5000×10-6应变量)±0.2% |
| 允许使用温度范围 | -20~80℃ |
|---|---|
| 温度补偿范围 | -10~70℃ |
| 零点温度影响 | ±0.003%RO/℃或以内 |
| 输出温度影响 | ±0.003%/℃或以内 |
| 最大激励电压 | 20V AC或DC |
|---|---|
| 推荐激励电压 | 1~10V AC或DC |
| 输入电阻 | 350Ω±0.5% |
| 输出电阻 | 350Ω±0.5% |
| 电缆 | 0.5mm2,4芯屏蔽氯丁橡胶铠装线5m,外径8.5mm,前端接压端子(4mm用) (屏蔽线没有与主机连接) |
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约17kHz |
| 重量 | 约1kg |
| 保护等级 | IP67 (IEC 60529) |
100kN用
| 额定容量 | 100kN |
|---|---|
| 非线性 | ±0.05%RO或以内 |
| 滞后 | ±0.05%RO或以内 |
| 反复性 | 0.03%RO或以下 |
| 额定输出 | 2.5mV/V(5000×10-6应变量)±0.2% |
| 允许使用温度范围 | -20~80℃ |
|---|---|
| 温度补偿范围 | -10~70℃ |
| 零点温度影响 | ±0.003%RO/℃或以内 |
| 输出温度影响 | ±0.003%/℃或以内 |
| 最大激励电压 | 20V AC或DC |
|---|---|
| 推荐激励电压 | 1~10V AC或DC |
| 输入电阻 | 350Ω±0.5% |
| 输出电阻 | 350Ω±0.5% |
| 电缆 | 0.5mm2,4芯屏蔽氯丁橡胶铠装线5m,外径8.5mm,前端接压端子(4mm用) (屏蔽线没有与主机连接) |
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约16kHz |
| 重量 | 约1.3kg |
| 保护等级 | IP67 (IEC 60529) |
200kN用
| 额定容量 | 200kN |
|---|---|
| 非线性 | ±0.05%RO或以内 |
| 滞后 | ±0.05%RO或以内 |
| 反复性 | 0.03%RO或以下 |
| 额定输出 | 2.5mV/V(5000×10-6应变量)±0.2% |
| 允许使用温度范围 | -20~80℃ |
|---|---|
| 温度补偿范围 | -10~70℃ |
| 零点温度影响 | ±0.003%RO/℃或以内 |
| 输出温度影响 | ±0.003%/℃或以内 |
| 最大激励电压 | 20V AC或DC |
|---|---|
| 推荐激励电压 | 1~10V AC或DC |
| 输入电阻 | 350Ω±0.5% |
| 输出电阻 | 350Ω±0.5% |
| 电缆 | 0.5mm2,4芯屏蔽氯丁橡胶铠装线5m,外径8.5mm,前端接压端子(4mm用) (屏蔽线没有与主机连接) |
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约15kHz |
| 重量 | 约3.1kg |
| 保护等级 | IP67 (IEC 60529) |
