| 材料 | 金属 |
|---|---|
| 测量范围 | 一般压力变送器 |
| 测量介质 | 液体 |
| 防爆等级 | 一级 |
| 防护等级 | IP65 |
| 接口尺寸 | G1/4mm |
| 精度等级 | 0.1 |
| 类型 | 防爆压力控制器 |
| 线性度 | 0.1%F.S. |
| 制作工艺 | 集成 |
| 种类 | 压力 |
| 重复性 | 0.1%F.S. |
| 材料物理性质 | 半导体 |
| 迟滞 | 0.1%F.S. |
| 品牌 | Druck |
| 型号 | UNIK5000 |
| 加工定制 | 否 |

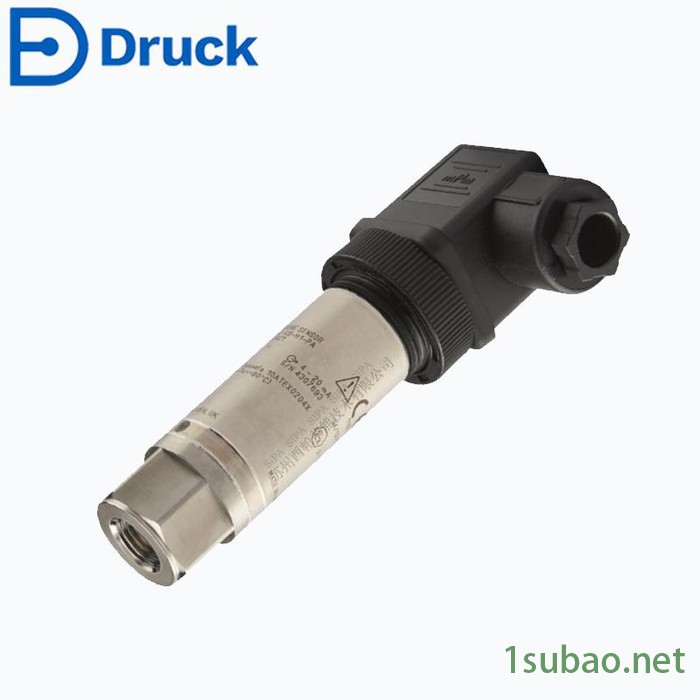

GE Druck压力传感器UNIK5000系列新一代高性能压力传感器地结合了成熟的压阻硅技术、模块化模拟电路和制造技术, 从性能指标上可替代PTX1400系列和PTX7500系列压力传感器. 具体替代方案如下,
Druck压力传感器UNIK5000替代型号

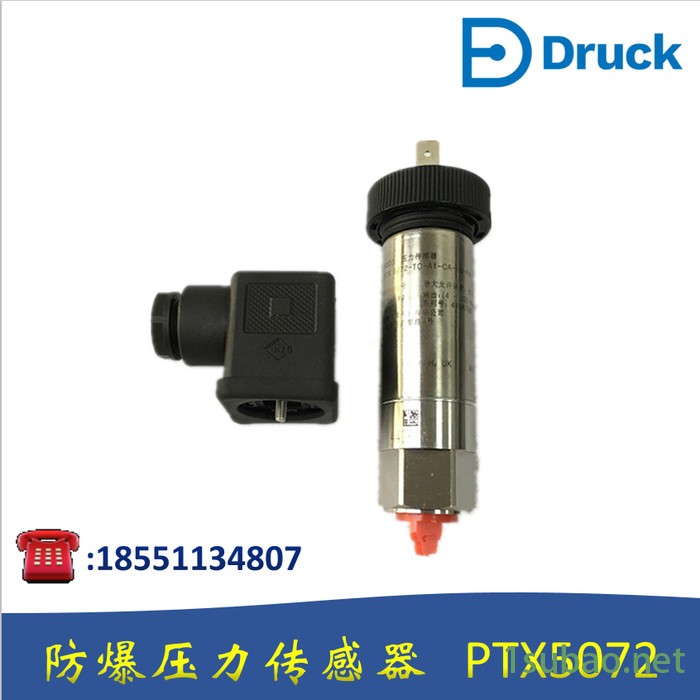

PTX 1400 PTX5072-TB-A1-CA-H1-PA
PMP 1400 PMP5074-TB-A1-CA-H1-PA
PTX 7511 PTX5012-TC-A1-CA-H0-PA
PTX 7516 PTX5062-TC-A1-CA-H0-PA
PTX 7517 PTX5072-TC-A1-CA-H0-PA
PTX 7533 PTX5032-TC-A1-CA-H0-PA
Druck压力传感器测量指标
压力量程
? 表压量程
0~7kPa至0~7MPa之间任意选择
? 密封压力量程
0~1MPa至0~70MPa之间任意选择
? 绝压量程
0~10kPa至0~70MPa之间任意选择
? 差压量程
湿/干式
单向或双向：7kPa~3.5MPa
湿/湿式
单向或双向：35kPa~3.5MPa
静压：*大7MPa
大气压量程
大气压量程*小量程跨度为35kPa
复合量程
复合压力量程也可供使用。
*大过压
量程≤15kPa：10×FS
量程≤70kPa：6×FS
大气压量程：2×FS
其它量程：4×FS (量程≤7MPa*高达20MPa；量程>7MPa*高达120MPa)
差压量程负压端口压力超过正压端口不得大于：
量程≤15kPa：6×FS
量程≤70kPa：4×FS
其它量程：2×FS（满量程），*大不超过1.5MPa
Druck压力传感器封堵压力
表压量程≤15kPa：10×FS
表压量程≤7MPa：6×FS（*高达20MPa）
绝压量程<7MPa：*高达20MPa
量程>7MPa：*高达120MPa
差压量程：负端不能超过正端的6×FS，*高达1.5MPa
Druck压力传感器测量指标
压力量程
?表压量程
0~7kPa至0~7MPa之间任意选择
密封压力量程
0~1MPa至0~70MPa之间任意选择
绝压量程
0~10kPa至0~70MPa之间任意选择
差压量程
湿/干式
单向或双向：7kPa~3.5MPa
湿/湿式
单向或双向：35kPa~3.5MPa
静压：*大7MPa
大气压量程
大气压量程*小量程跨度为35kPa
复合量程
复合压力量程也可供使用。
*大过压
量程≤15kPa：10×FS
量程≤70kPa：6×FS
大气压量程：2×FS
其它量程：4×FS (量程≤7MPa*高达20MPa；量程>7MPa*高达120MPa)
差压量程负压端口压力超过正压端口不得大于：
量程≤15kPa：6×FS
量程≤70kPa：4×FS
其它量程：2×FS（满量程），*大不超过1.5MPa
Druck压力传感器封堵压力
表压量程≤15kPa：10×FS
表压量程≤7MPa：6×FS（*高达20MPa）
绝压量程<7MPa：*高达20MPa
量程>7MPa：*高达120MPa
差压量程：负端不能超过正端的6×FS，*高达1.5MPa
