| 测量精度 | 0.5级 |
|---|---|
| 电源电压 | 85-265V |
| 开孔尺寸 | 91*91mm |
| 类型 | 电力测量仪表 |
| 外形尺寸 | 96*96mm |
| 显示方式 | 数显式 |
| 分类 | 电力仪表 |
| 品牌 | 华电诺辰 |
| 型号 | HN800-9S3 |
| 加工定制 | 是 |

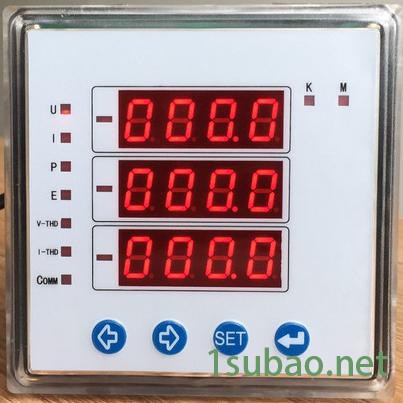

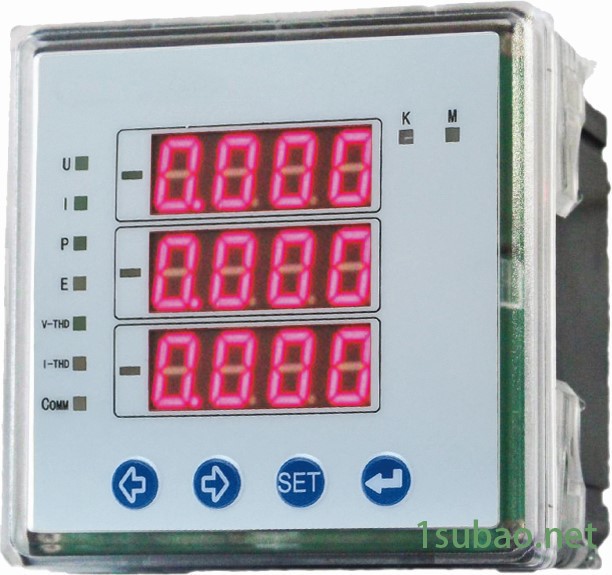

详细说明 多功能电力仪表高精度测量单相三相U、I、P、Q、Hz、COSФ等全部电量参数及四象限电能，具有四种费率，八时段电能计量和测量电网电压、电流的2-60次谐波含有率、总谐波畸变率THD，对电网电压、电流的正序、负序分量和不平衡度进行分析，SOE事件记录。多种外形选择，满足不同柜体电气回路的要求。
技术指标
| 测量参数 | 技术指标 | ||
| 显示方式 | 三排LED或LCD液晶 | ||
| 网络（相线） | 单相、三相三线、三相四线 | ||
|
输
入
测
量 |
电
压 | 额定值 | AC100V、220V、380V |
| 过负荷 | 1.2倍持续，瞬时2倍/10秒 | ||
| 功耗 | ＜0.1VA（每相） | ||
| 阻抗 | 交流电压≥1MΩ | ||
| 精度 | 精度等级：0.5级，0.2级，RMS（真有效值）测量 | ||
|
电
流 | 额定值 | AC1A、5A（订货时请注明） | |
| 过负荷 | 1.2倍持续，瞬时10倍/1秒 | ||
| 功耗 | ＜0.4VA（每相） | ||
| 阻抗 | ＜0.1Ω | ||
| 精度 | 精度等级：0.5级，0.2级，RMS（真有效值）测量 | ||
| 频?率 | 45～65Hz | ||
| 功?率 | 三相总有功、无功，精度等级：0.5 | ||
| 电?能 | 四象限电能计量（正负有功、无功电能计量，具备四种费率，八个时段计量）有功精度0.5级、无功精度1级 | ||
| 谐?波 | 2～60次谐波分量（电压电流谐波含量，电压电流各通道THD）精度0.5级 | ||
| 电 源 | 工作范围 | AC/DC80～265V | |
| 功?耗 | ≤4VA | ||
|
输 出 | 数字接口 | RS-485/Modbus-RTU协议 | |
| 开关量输入 | 四路（两路）开关量输入，干节点方式 | ||
| 开关量输出 | 两路开关量输出，光耦隔离继电器方式 | ||
| 模拟量输出 | 1～3路模拟量变送输出（4～20mA或0～20mA） | ||
| 环 境 | 温?度 | 工作：-10～+55℃（特殊地方可定制）贮存：-30～+70℃ | |
| 湿?度 | ≤93%RH，不结露、无腐蚀性气体场所 | ||
| 海?拔 | ≤2500ｍ | ||
| 工频耐压 | 2kV/1min交流有效值 | ||
| 抗干扰性 | 符合GB6162（整机通过4级EMC实验）见报告 | ||
尺寸选择表（单位：mm）
| 面板尺寸 | 开孔尺寸 | 进深（高度）尺寸 |
| 96*96 | 91*91 | 90 |
| 72*72 | 67*67 | 76 |
智能补加说明及输入输出说明
辅助电源AC/DC80-265V
RS485通讯为标配
开关量输入：另报价，咨询有惊喜
开关量输出：另报价，咨询有惊喜
模拟量变送输出：另报价，咨询有惊喜
