| 产地 | 珠海 |
|---|---|
| 规格 | 72*72 |
| 类型 | 数显多功能电表 |
| 销售方式 | 直销 |
| 执行质量标准 | 国标 |
| 贸易属性 | 内贸 |
| 发货期限 | 3天 |
| 品牌 | 珠海亚诺 |
| 型号 | YNMT-3S72Z |
| 打样周期 | 3-4天 |

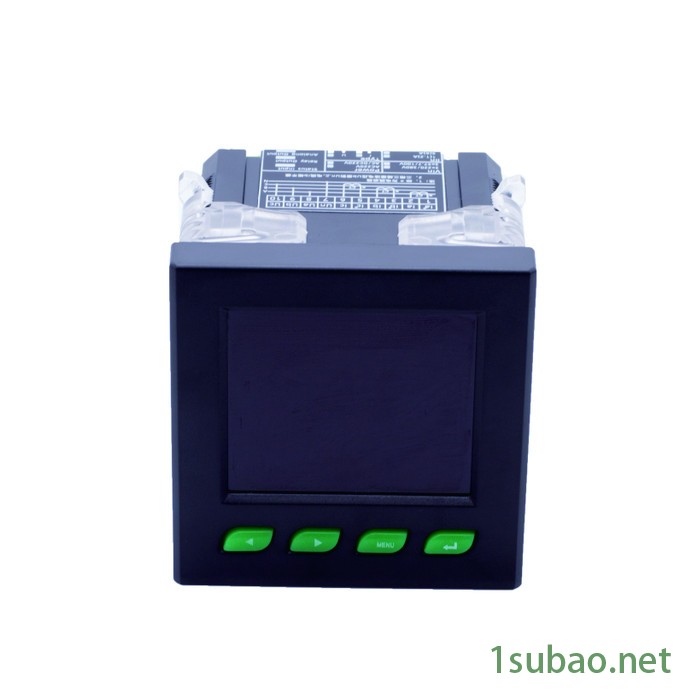

YNMT系列电力仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数、有功电能、无功电能等电力数，并设置相应的电流变比和电压变比。同时，可选配RS485通讯接口、DC4-20mA模拟量输出、继电器报警输出、开关量输入以及电能脉冲等功能。
功能表：
| 基本功能 | 选配功能 | |
| 电力参数测量 | 电压与频率 | RS485通讯接口（modbus-rtu通讯协议） |
| 电流 | 开关量输入检测 | |
| 有功功率 | 继电器输出控制 | |
| 无功功率 | 4~20mA模拟量输出 | |
| 功率因素 | 电能脉冲输出 | |
| 有功电能 | / | |
| 无功电能 | / | |
| 参数设置 | PT/CT/接线方式 | / |
| 显示参数设置 | / | |
| 通讯参数设置 | / | |
| 继电器参数设置 | / | |
| 模拟量参数设置 | / | |
配置表
| 外形尺寸 功 能 | 72X72mm | 80X80mm | 96X96mm | |
| 电流 | √ | √ | √ | |
| 电压 | √ | √ | √ | |
| 有功功率 | √ | √ | √ | |
| 无功功率 | √ | √ | √ | |
| 频率 | √ | √ | √ | |
| 视在功率 | √ | √ | √ | |
| 功率因素 | √ | √ | √ | |
| 有功电能 | √ | √ | √ | |
| 无功电能 | √ | √ | √ | |
| 选配功能 | 继电器输出路数 | 1 | 2 | 4 |
| 开关量输入路数 | 2① | 2② | 4 | |
| 4-20mA模拟量输出路数 | 2① | 2② | 2 | |
| 电能脉冲输出 | / | / | √ | |
| RS485通讯接口 | √① | √② | √ | |
| 开孔尺寸 | 67*67mm | 76*76mm | 91*91mm | |
| 深度 | 70mm | 70mm | 85mm | |
注：① 开关量输入、4-20ma输出和第2路RS485端子复用功能，在选配这3种功能的时候只能选配其中一种。
②开关量输入、4-20ma输出和第2路RS485端子复用功能，在选配这3种功能的时候只能选配其中一种。
