| 电流倍率 | 1A、5A |
|---|---|
| 显示方式 | LED |
| 频率 | 45~65（Hz）Hz |
| 最大电流 | 5（A）A |
| 装箱数 | 20 |
| 外形尺寸 | 96*96mm |
| 开孔尺寸 | 91*91mm |
| 类型 | 多功能电能表 |
| 品牌 | 斯菲尔 |

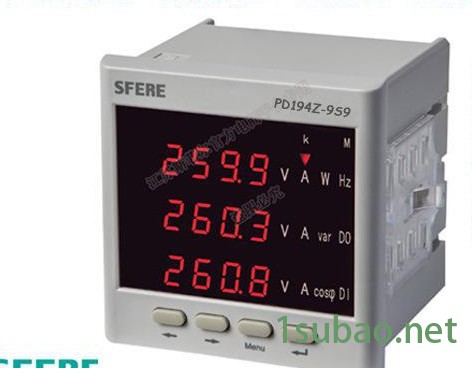

| 型号 | PD194Z-9S9 |
| 加工定制 | 否 |
PD19 系列多功能电力仪表可监测多种电气参数，如电压、电流、频率、功率、功率因数、电能、需量等，并具有开关状态监测、越限报警、模拟量输出、电能脉冲和通信 等功能。作为一种先进的智能化、数字化的电网前端采集元件，该仪表可以应用于能源管理系统、配电自动化、智能建筑及智能开关柜中；具有多种接线方式，使用 方便，可满足现场各种要求。
测量三相电压、电流、功率、功率因数、频率、需量
双向有功电能、无功电能计量
2套12时段、4种费率电能计量
支持开关量输入、继电器输出、模拟量输出、电能脉冲输出
可选Modbus-RTU（默认）、Profibus-DP通信协议
高防护等级
典型功能接线示意图（以PD194Z-2S4为例）
部分产品的扩展功能端子编号
电压电流接线示意图
