| 品牌 | ABB |
|---|---|
| 型号 | ACS150 |
| 应用范围 | ABB变频器ACS150 |
| 产品系列 | ACS150 |
| 额定电压 | 15A |
| 适配电机功率 | 15KW |
| 滤波器 | 内置 |
| 控制方式 | 电流 |
| 供电电压 | 380V |
| 电源相数 | 3项 |
| 输出电压调节方式 | 电流 |
| 外型 | 柜式 |
| 营销方式 | 快递 |
| 额定电流 | 15A |

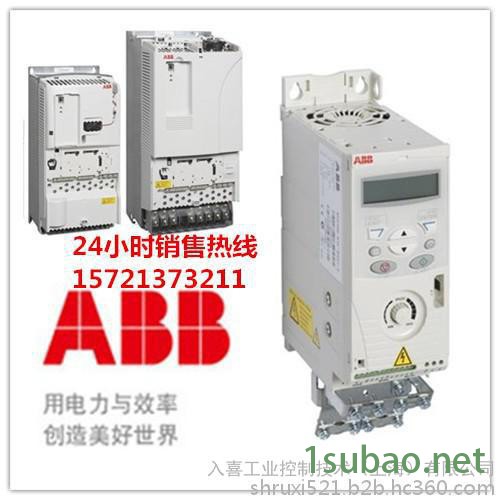

ABB变频器ACS150
产品 电源接线
功率范围 0.75 - 355千瓦 电压 三相，380 -480伏，+10/-15％ ，三相，200 - 240伏，+10/-15％ ，功率因数 0.98 ，电机接线，电压 三相，0 - U电源 ，频率 0 - 500赫兹
连续负载能力 (**高环境温度40oC时的恒定转矩) 额定输出电流I2
过载容量 (**高环境温度40o时) 正常使用1.1 x I2N，每10分钟过载1分钟。 重负荷使用1.5x I2hd，每10分钟过载1分钟。保持1.8 x I2hd，每60秒过载2秒
开关频率 标准 可选择 默认：4千赫兹 0.75 - 90千瓦：1千赫兹，4千赫兹，8千赫兹 **高355千瓦：1千赫兹，4千赫兹
加速时间 0.1 - 1800秒
减速时间 0.1 - 1800秒
环境限制 环境温度 -15 -40°C 40 - 50°C 不得出现霜冻 f开关为4千赫兹，降额信息请与供应商联系
海拔 输出电流 0 - 1000米之间可达到额定电流，1000米以上至2000米每增加100米输出电流降低1％
相对湿度 低于95％（无凝露）
防护等级 IP 21及IP 54
涂料颜色 NCS 1502-Y, RAL 9002, PMS 420 C
污染等级
运输
贮藏
工**EC 721-3-3 不得有导电性尘垢 1C2级（化学气体） 1S2级（固体颗粒） 2C2级（化学气体） 2S2级（固体颗粒） 3C2级（化学气体） 3S2级（固体颗粒）
可编程的控制接线 两路模拟输入 电压 0 (2) - 10伏, R输入 > 312千欧，单路 电流 0 (4) - 20毫安, R输入 = 100欧单路 电位计参考值 10伏 ±2％毫安x. 10毫安, R < 10千欧 **大延迟 12 - 32毫秒 分辨率 0.1 **度 ±1 ％
两路模拟输出 0 (4) - 20毫安，负荷< 500欧辅助电压 直流24伏 ±10％，**大250毫安 六路数字输入 直流12伏 -24伏，内部或外部供给，PNP和NPN 输入阻抗 2.4千欧 **大延迟 5毫秒± 1毫秒三路交替输出 **大转换电压 交流250伏/直流30伏 **大转换电流 直流6安/30伏；交流1500伏 安 / 230伏 **大持续电流 2安 毫秒
串行通信 RS 485 Modbus协议
产品遵循标准 Low VoltageDirective（低压指令）73/23/EEC （含增补） Machinery Directive（机械指令）98/37/EC EMC Directive（EMC指令）89/336/EEC （含增补） ISO 9001质量保证体系及ISO 14001环境体系 CE、UL及ULc认证 EMC（按照EN61800-3）
**环境有限制分布，30米电缆为标准 第二环境无限制分布，100米电缆为标准 对于长度更长的电缆，可以按要求提供外部EMC滤波器
