- 品牌：金星
- 型号：Q1319
- 类型：螺纹车床
- 安装方式：卧式
- 控制形式：人工
- 用途：通用
- 精密程度：精密
- 自动程度：自动
- 动力类型：机械
- 最大套丝直径：270mm
- 主电机功率：7.5KW
- 主轴转速范围：24-300rpm
- 外形尺寸：3665X1449X1400mm
- 来源：金星机床厂
技术规格 | 参数 | 技术规格 | 参数 |
加工管螺纹直径范围 | 50-193mm | 床鞍快速移动速度 | 4000mm/min |
床身上最大工件回转直径 | 630mm | 床鞍纵向最大行程 | 1310mm |
刀架上最大工件回转直径 | 350mm | 下刀架横向最大行程 | 390mm |
最大工件长度 | 1500mm | 上刀架最大行程 | 200mm |
加工最大锥度 | 1：4 | 中刀架最大回转角度 | 60 |
锥度杠最大行程 | 500mm | 下刀架刻度盘移动量 | 0.05mm/格 |
主轴通孔 | 200mm | 上刀架刻度盘移动量 | 0.05mm/格 |
主轴转速极速 | 12级 | 顶尖套筒直径 | 100mm |
主轴转速范围 | 24-300r/min | 顶尖套筒锥度 | 莫氏5号 |
主轴反转转速极速 | 6级 | 顶尖套筒行程 | 205mm |
主轴反转转速范围 | 38-384r/min | 尾座横向移动量 | 15mm |
主要特点：
1.能加工管子螺纹直径达190毫米的内外直管螺纹、锥管螺纹。
2.车床上装有可加工锥度1:5的锥度装置。
3.不必更换交换齿轮就可车削公制、英制螺纹。
4.溜板箱中设有脱落蜗杆，能自动保护车床机构的完好。
5.导轨经淬火耐磨处理及精加工处理。
6.具有叫大的功率，能胜任重负荷强力切削。
7.落地中心架可按用户需要随意移动，中心架上装有长管装夹调整机构，因此大大减轻了劳动强度。
8.车头箱前后均有四爪卡盘，适应用长短管子的如意装夹。

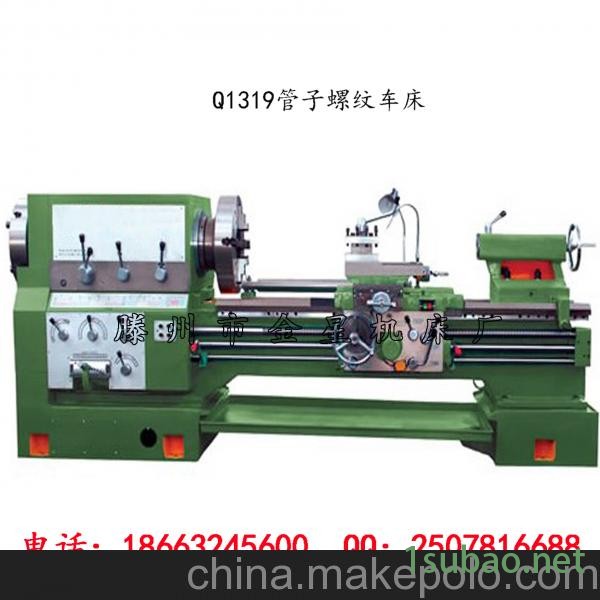

Q1319A型管子螺纹车床，较普通车床经济方便，高效地完成各种直管螺纹、锥管螺纹的切削加工，例如管接头、结杆、套管、管道管、矿井管、水泵管等，考虑到石油地质、采矿、化工及农排灌部门的特点，本机床还可加工各种英制、公制、摸数螺纹、车削各种轴类、盘类零件，起到普通车床的作用，本机床确为石油、地质、化工、农业部门的理想机床。
