- 品牌：文昌
- 型号：LD4B-CK0625
LD4B型系列立式电动刀架采用蜗轮蜗杆传动，先进的三齿盘啮合锁紧的工作原理。具有转位稳定、免抬、避免了转位时切削液渗入刀架内部
的侵扰，转位时采用无触点霍尔元件发信。该系列刀架是国内数控行业近年来的定性产品。
一、LD4B-0625数控刀架用途
LD4B-0625数控刀架适用于数控车床（自动车床）、专机设备、机床改造等自动化行业，数控刀架是数控机床实现完全自动化的关键核心部件之一。
二、LD4B-0625数控刀架特点及参数
1、LD4B-0625数控刀架采用电机驱动，蜗杆蜗轮传动，三联齿盘啮合，螺杆锁紧的原理。具有转为稳定、免抬、密封性强等优特点。
2、具体工作程序为：主机系统发出转信号后，刀架电机开始转动，电机带动蜗杆转动，蜗杆带动蜗轮转动，蜗轮带动螺杆转动，螺杆的转动把压紧轮往上抬，从而使三联齿盘分开，上刀体开始转动，当上刀体转到对应到位时，磁钢与发信盘上的霍尔元件相对应，发出到位信号；系统收到到位信号后发出电机反转信号，电机反转，压紧轮往下直至三联齿盘锁紧，延时结束。

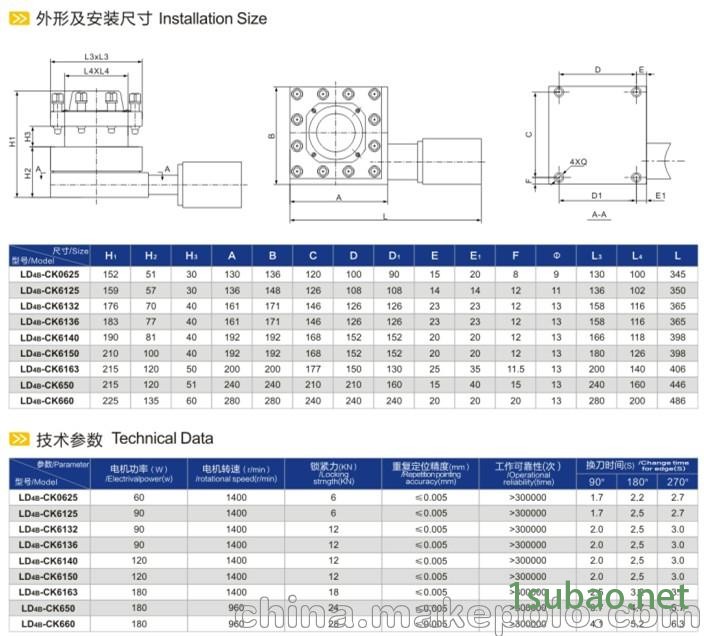

3、LD4B-0625数控刀架具体参数：
中心高 51mm 重复定位精度 ≤0.004mm 锁紧力 6KN
安装孔中心距 90*100*120 电机功率 90W 电机转速 1400r/min
压刀面宽 16mm 压刀槽宽 30mm 上刀体宽 130mm*130mm
换刀时间 1.7s(90°) 2.2(180°) 2.7(270°)
