- 类型：立铣头
- 通用特性：精密
- 主轴圆锥孔号：IOS40
- 型号：XW40
产品介绍

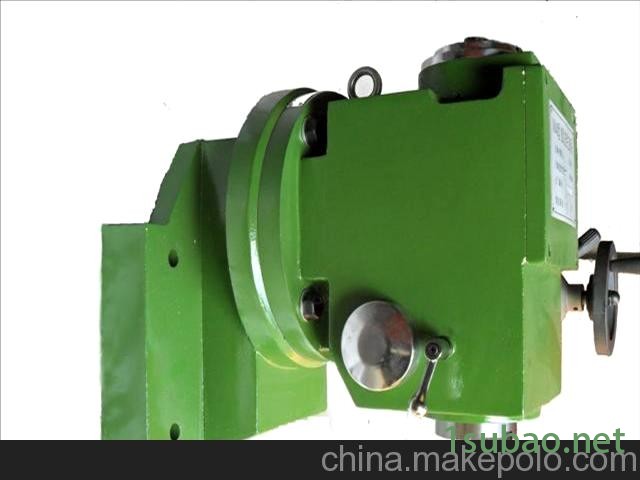

XW40型 微动进给立铣头，用于各种卧式升降台铣床上，可安装各种立铣刀、键槽铣刀、盘式铣刀及各种钻头等刀具，对各种金属工件进行平面、斜面、沟槽及圆孔的切削加工。本铣头具有轴向进给功能，设有手柄快速进退和手轮微动进给两种方式，具有操作灵活，使用方便，用途广泛之特点。
主要技术参数
项 目 | 参 数 | |
主轴进给行程（mm） | 80 | |
微动进给精度(mm/每格) | 0.05 | |
铣头主轴内孔锥度 | ISO40 | |
铣头回转角度 | ±90° | |
铣头中心至机床垂直导轨间距离（mm） | 325、340 | |
安 装 尺 寸 | 与铣床卧轴联接锥度 | ISO40、ISO50、MT4# |
铣床垂直导轨及角度 | 矩形导轨；55°或60°燕尾导轨 | |
铣床垂直导轨宽度（mm） | 200、250、260、280、300、320、360 | |
铣床轴伸端定位盘直径（mm） | 130、140、165、190 | |
注：安装尺寸的数据仅供选择，其它尺寸亦可按用户需求订货。 | ||
