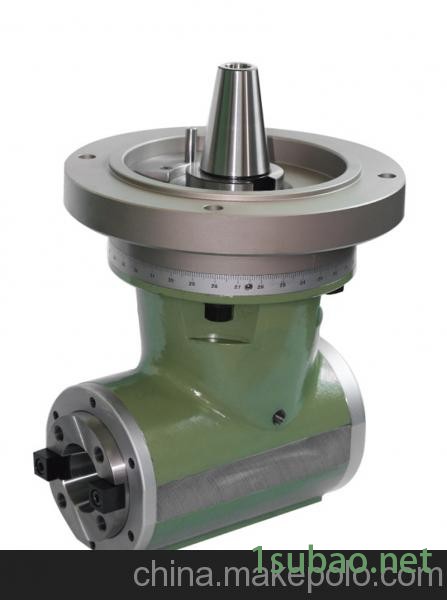

- 型号：BT50-L215WF
- 品牌：CH
- 通用特性：高精度
- 类型：角度铣头
- 外形尺寸：215mm
- 主轴圆锥孔号：BT50
- 最高转速：3000转
- 重量：58kg
- 齿轮比：1:1
- 最大夹刀：250mm
|
|
|
|
|
|
|
|
|
|
|

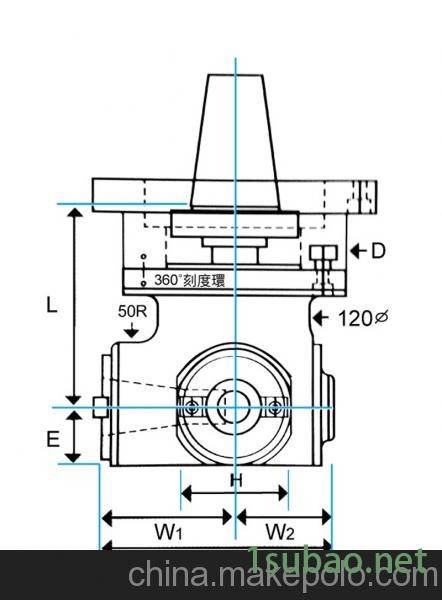

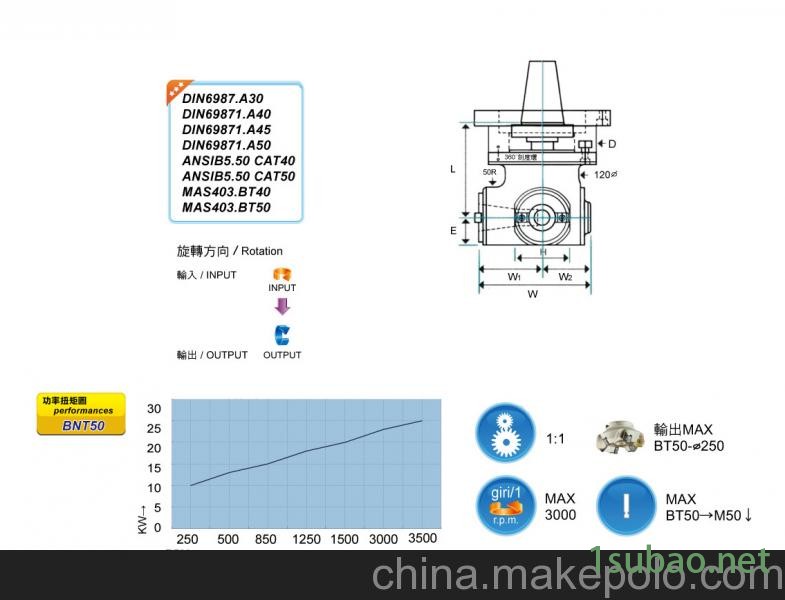

SIZE TYPE | A | T | L | D | E | W | W1 | W2 | H | H1 | H2 | 最大面 铣刀盘 | 齿轮 比数 | 最高转速 | 铣头重量 （KG） | 含法兰重 （KG） | 最大攻丝 |
L250WF | BT-50 | B/NT-50 | 250 | 250 | 70 | 325 | 188 | 137 | 176 | 88 | 88 | Φ250 | 2:3 | 1500rpm | 58 |
| M50 |
L290WF | BT-50 | B/NT-50 | 290 | 175 | 85 | 325 | 188 | 137 | 176 | 88 | 88 | Φ250 | 2:3 | 1500rpm | 79 |
| M50 |
理想加工
·齿排、蜗杆、侧面钻孔、钢性攻牙、搪孔、上下左右铣、模具侧雕、手动快速换刀柄。
综合中心加工机械90度头及设限机具装设操作法
1.关开机动作Z.X.Y.A回机械原点。
2.MDI操作主轴定位（M19）。
3.寻找扣刀方向，转置定位块位置（不妨碍刀臂扣刀方向位置）。
4.刀把定位块，半固定于主轴，轴承盖（预留螺丝孔位置勿锁紧）。
5.调整刀把定位柱及把卡沟方位（对正主轴卡挡块及定位柱方位）。
6.手动上刀，并对准定位块孔及主轴卡块，使刀把入刀仓就绪完毕。
7.将定位块2支螺丝锁紧固定（完成定位块固定中心距）。
8.将刀把定位环沟校队，对正定位弹梢片并锁固120 X止负螺丝2只。
9.校正机具加工方向机机具垂直度（并锁固定位柱环座螺丝使方位固定）。
10.手动退刀、上刀、看弹梢是否入定位环沟（须一手接刀把或2人操作并测试数次，是否对正弹入定位环沟，行使ATC是才无误）。
11.手动将刀把上主轴刀仓，并消除主轴定位（手动按off）.
12.手动、刀把夹头及主轴是否可选择（可选择代表主轴弹梢分离正常，如不能旋转，代表弹梢分离不正常，不得续做下节动作，请检查是否因定位块太长或太短）。
13.以上测试完毕，即可先行以低速档测试转速（s200）。
14.低速档测试完毕后，再以增量方式进行转速高档速。
15.手动、分段行使ATC测试（依机械厂牌行使）。
16.后续动作，自行运作。
作为台湾CH在大陆华东地区总代理，余姚麦斯特优惠供应CH全系列角度头，制品保障，技术全面，专业致力于为客户解决疑难问题，提高功效。
感谢您的信任！
