| 作用种类 | 循环式 |
|---|---|
| 水分蒸发量 | 22 |
| 外形尺寸 | 6.5-4.5-3.5 |
| 类型 | 箱式 |
| 操作压力 | 常压 |
| 传热面积 | 20 |
| 干燥能力 | 1 |
| 功率 | 4.0 |
| 规格 | 12 |
| 加热方式 | 对流式 |
| 类别 | 带式 |
| 适用物料 | 片状 |
| 温度范围 | 低温式 |
| 应用领域 | 干燥木材、烘干木材 |
| 占地面积 | 20m2 |
| 种类 | 对撞式 |
| 重量 | 3600 |
| 转速 | 33r/min |
| 操作方式 | 连续式 |
| 干燥介质 | 空气 |
| 湿物料运动方式 | 固定床式 |
| 干燥介质移动 | 并流 |
| 品牌 | 中创干燥设备 |
| 型号 | ZCM |
| 加工定制 | 是 |

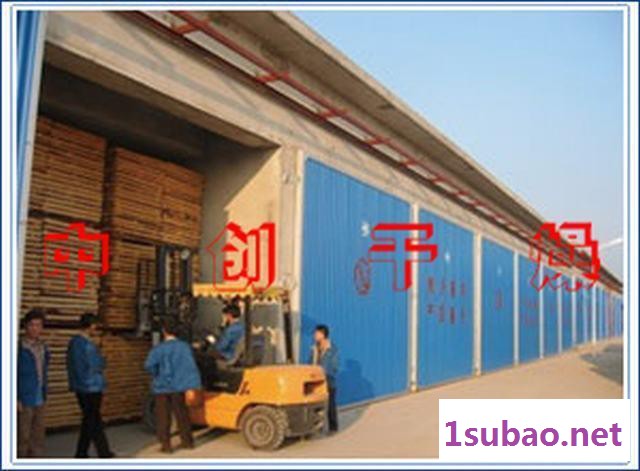

热风（蒸汽）横向循环木材干燥窑
一、设备主要特点：
1、采用回旋式加热装置制作，有燃烧室，热能转换室、蒸汽发生装置、助燃装置、风机、烟囱等部分组成。高效节能，热能转换率高。
2、燃烧所需燃料用木屑、碎木、等。
3、采用功能独特的蒸汽发生装置，保证有足够的蒸汽供给干燥窑，干燥初期由于有大量蒸汽进入室内，加大室内湿度防止木材变形、干裂。
4、被干燥木材具有干燥周期短，成本低，干燥均匀，效果好，解决了木材干燥过程中出现的内裂、断裂、表裂、变形、变色等缺陷。
5、可以按照要求设计成一炉配套两间干燥室方便轮流作业。
6、可结合原有土窑进行技术改造，节省设备投资。
7、整体设备易操作，安全可靠。
8、本设备适合干燥各种木材，是各家具厂和木制品厂，土法干燥窑和旧式干燥设备的理想更新换代。
二、木材干燥原理图:
三、设备工作原理：

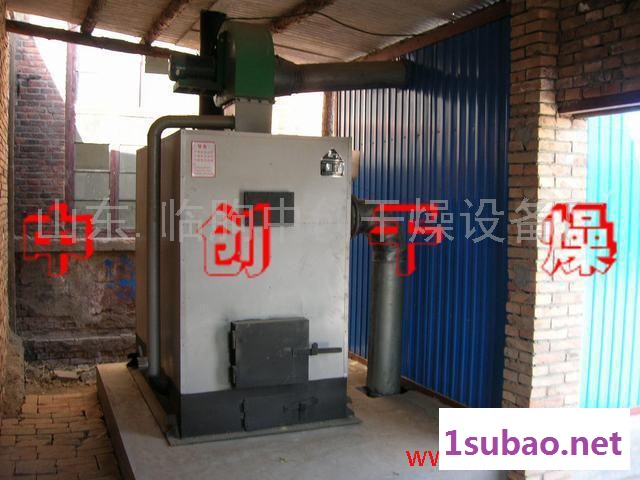

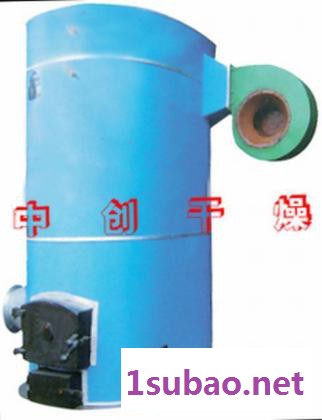

热风（蒸汽）横向循环木材干燥窑由燃烧装置和干燥窑两大部分组成。
热风式干燥设备工作原理是利用燃烧产生的热能，加热窑内的空气，由热风炉顶部主风机将窑内的空气通过管道吸入炉体，将空气加热。再通过管道，送入窑内，由窑内的循环风机不断的循环对窑内的木材均匀加热。木材干燥过程中如需要蒸汽，可由热风炉内的蒸汽发生器提供，如果是一炉两房或多房时，管道上装有插阀，通过插阀的调节来控制窑内的温度。在干燥过程中，由于木材要进行排湿，在窑顶上留有排湿孔。
四、热风（蒸汽）横向循环木材干燥系统主要参数：
| 装材量 | 风速（m/s） | 高温风机 | 烘干室温度 | 烘干后 | 烘干房 | |
| （kw/h） | 台 | 木材含水率 | 净尺寸 | |||
| 10 | >1.5 | 0.55 | 2 | ≧80 | < 12 | 4.5×2.5×4 |
| 20 | >1.5 | 1.1 | 2 | ≧80 | < 12 | 4.5×4×4 |
| 30 | >1.5 | 1.1 | 3 | ≧80 | < 12 | 单6.5×4.5×4.5 |
| 40 | >1.5 | 2.2 | 3 | ≧80 | < 12 | 单6.5×5×4.5 |
| 60 | >1.5 | 2.2 | 3 | ≧80 | < 12 | 单7×6.5×4.5 |
| 80 | >1.5 | 2.2 | 4 | ≧80 | < 12 | 单8.5×6.5×5 |
| 100 | >1.5 | 2.2 | 4 | ≧80 | < 12 | 单8.5×8.5×5 |
| 120 | >1.5 | 2.2 | 6 | ≧80 | < 12 | 单13×6.5×5 |
| 150 | >1.5 | 2.2 | 7 | ≧80 | < 12 | 单13×8.5×5 |
| 200 | >1.5 | 2.2 | 8 | ≧80 | < 12 | 单13×9×5.5 |
| 250 | >1.5 | 2.2 | 10 | ≧80 | < 12 | 单13×10×6 |
| 300 | >1.5 | 2.2 | 10 | ≧80 | < 12 | 单13×12×6 |
