| 品牌 | 杉本 |
|---|---|
| 型号 | M3-SERIES |
| 产品用途 | 注塑成形产品取出 |
| 电动机功率 | 3（KW） |

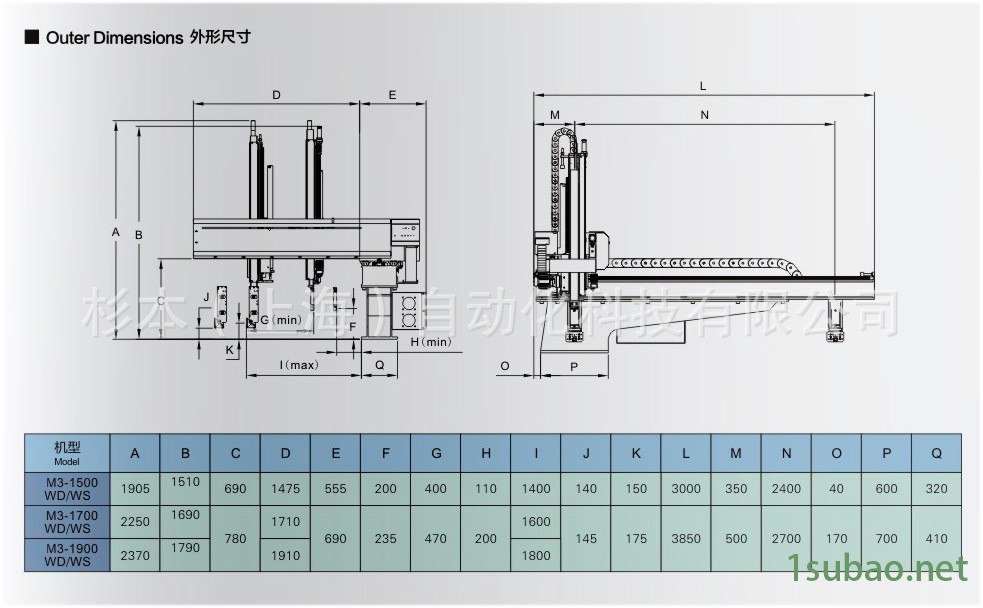

| 外形尺寸 | 3000*2030*1905（mm） |
| 重量 | 1850（kg） |
| 售后服务 | 整机一年保修 |
| 产地 | 上海 |
| 产品别名 | 注塑辅机 |
| 规格 | M3-1500WD/WS,M3-1700WD/WS,M3-1900WD/WS |
| 类别 | 机械手 |

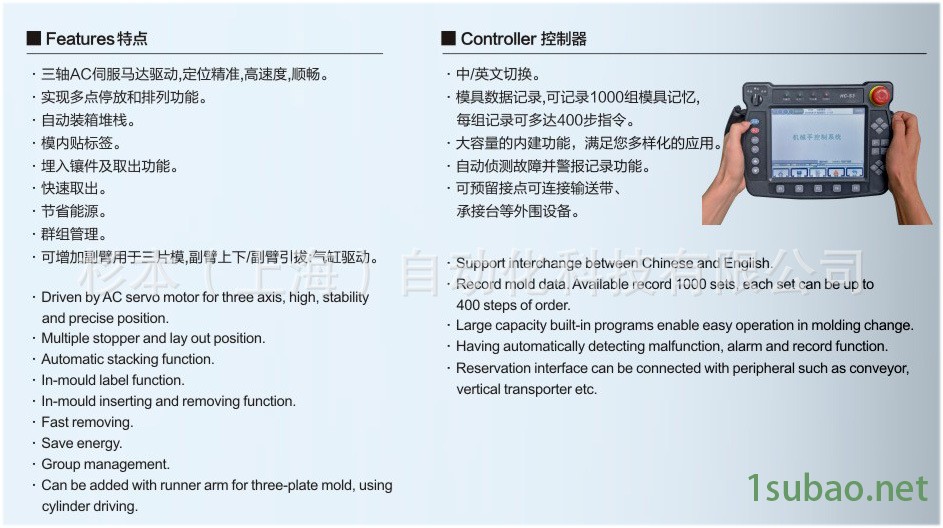

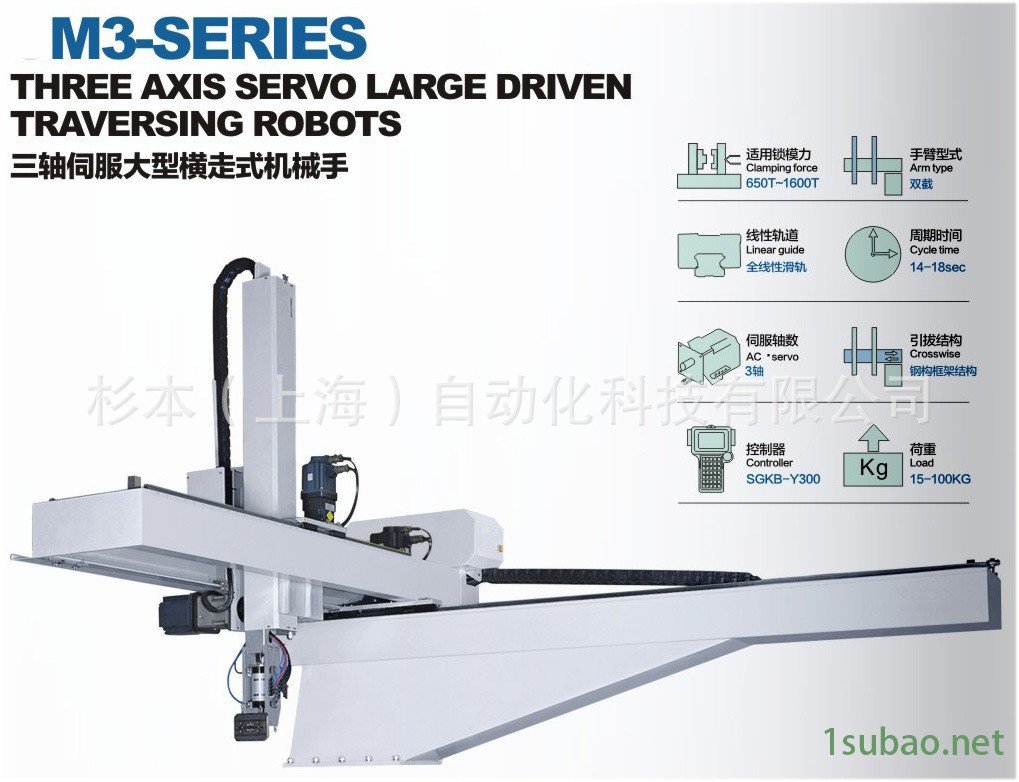

M3-SERIES三轴伺服大型横走式机械手 特点： 1、三轴AC伺服马达驱动，定位**，高速度，顺畅。 2、实现多点停放和排列功能。 3、自动装箱堆栈。 4、模内贴标签。 5、埋入镶件及取出功能。 6、快速取出。 7、节省能源。 8、群组管理。 9、可增加副臂用于三片模，副臂上下/副臂引拔:气缸驱动。
基本参数：
| 电源 | 工作气压 | **大容许气压 | 驱动方式 | 侧姿 | 控制系统 |
| AC220v±10v 50/60HZ | 5kgf/cm2 0.49Mpa | 8kgf/cm2 0.8Mpa | AC servo motor on3axis(副臂气动) | 90° Fixed Pneumatic | SGKB-Y300 |

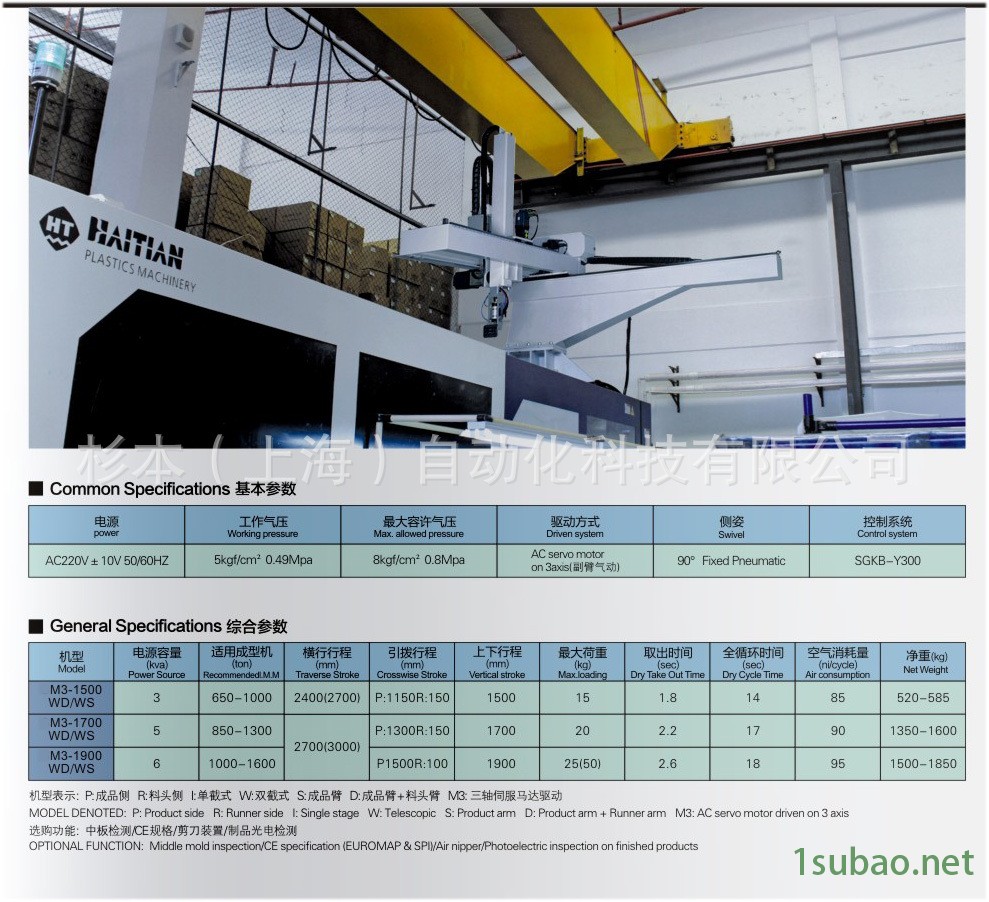

综合参数：
| 机型 | SM3-1300WD/WS | SM3-1500WD/WS | SM3-1700WD/WS | SM3-1900WD/WS | SM3-2200WS | SM3-2500WS | SM3-3000WS |
| 电源容量(kva) | 3 | 3 | 5 | 6 | 10.5 | 11 | 11 |
| 适用成型机(Ton) | 400-600 | 650-1000 | 850-1300 | 1000-1600 | 1600-2500 | 2000-3000 | 2500-4000 |
| 橫行行程(mm) | 2000(2200) | 2400(2700) | 2700(3000) | 2700(3000) | 3000(3500) | 3800(4000) | 4000(4500) |
| 引拔行程(mm) | P：950 R：150 | P：1150 R：150 | P：1300 R：150 | P：1500 R：150 | P：1700 | P：2000 | P：2400 |
| 上下行程(mm) | 1300 | 1500 | 1700 | 1900 | 2200 | 2500 | 3000 |
| **大荷重(kg) | 12 | 15 | 20 | 25(50) | 35(80) | 50(100) | 50(100) |
| 取出时间(sec) | 1.5 | 1.8 | 2.2 | 2.6 | 3 | 3.5 | 4.5 |
| 全循环时间(sec) | 12 | 14 | 17 | 18 | 21 | 23 | 25 |
| 空气消耗量(NI/cycle) | 80 | 85 | 90 | 95 | 110 | 124 | 130 |
| 净重(kg) | 450-550 | 520-585 | 1350-1600 | 1500-1850 | 2850 | 3250 | 4300 |
我们杉本（上海）自动化科技有限公司是专业工业机器供应商，主要供应工业机械手、注塑机机械手、冲床机械手等产品。为不同客户提供工厂自动化解决方案，且凭借产品卓越的性能、优良的品质、高效的服务赢得客户的支持和信赖。
