| 产地 | 山东 |
|---|---|
| 动力类型 | 电动 |
| 加工精度 | 精密 |
| 类别 | 卧式 |
| 主电机功率 | 4 |
| 执行质量标准 | 国标 |
| 品牌 | 马扎克 |
| 型号 | CK0632 |
| 加工定制 | 是 |
| 项 目 | 单 位 | CK0630 | CK0632 |
| 床身最大回转直径 | mm | Φ300 | Φ320 |
| 拖板最大回转直径 | mm | Φ100 | Φ90 |
| 最大加工长度 | mm | 卡盘260/夹头320 | 卡盘290/夹头400 |
| 最大行程X/Z | mm | 300/350 | 300/380 |
| 主轴端部形式 |
| A2-5 | A2-5 |
| 主轴孔径 | mm | Φ48 | Φ48 |
| 主轴拉管内径 | mm | Φ41 | Φ41 |
| 主轴转速 | rpm | 150-2500 | 150-2500 |
| 夹持方式 |
| 标配卡盘可选气动夹头 | 标配卡盘可选气动夹头 |
| 主电机功率 | kw | 4 | 4 |
| 驱动电机 |
| 伺服 | 伺服 |
| X轴快移速度 | m/min | 8 | 8 |
| Z轴快移速度 | m/min | 10 | 10 |
| X轴电机 | N.M | 4 | 4 |
| Z轴电机 | N.M | 4 | 4 |
| 重复定位精度X/Z | mm | 0.01/0.01 | 0.01/0.01 |
| 尾座套筒直径 | mm | 52 | 60 |
| 尾座套筒行程 | mm | 90 | 100 |
| 尾座套筒锥度 |
| MT4 | MT4 |

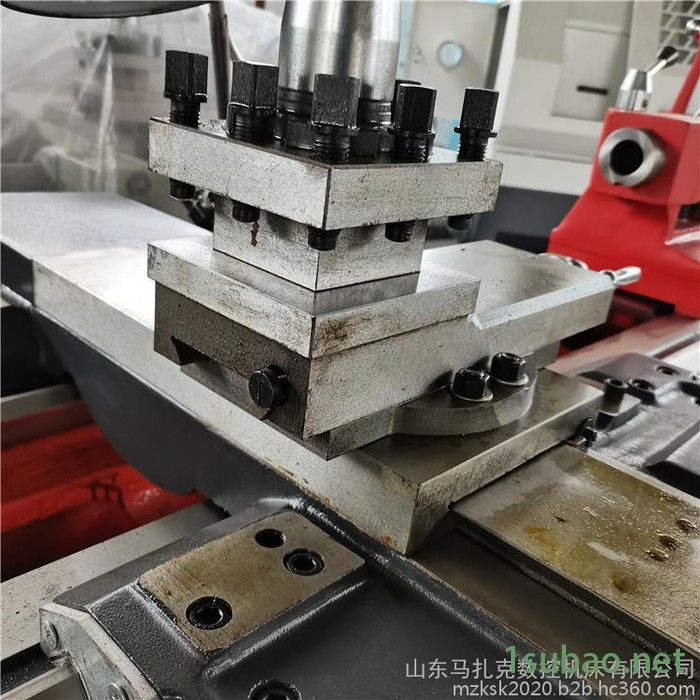

| 刀架形式 |
| 标配刀架可选排 | 标配刀架可选排刀 |
| 刀具尺寸 | mm | 16*16 | 16*16 |
| 导轨形式 |
| 双三 | 双三 |
| 总电源容量 | KVA | 7 | 7 |
| 机床重量(约） | Kg | 950 | 1200 |
产品配置
| 序 号 | 名称 | 数量 | 标准配置 |
| 1 | 数控系统 | 1/台 | 广数928 |
| 2 | 卡盘 | 1/台 | K11-160 |
| 3 | 尾座 | 1/台 | 手动尾座 |
| 4 | X向滚珠丝杠 | 1/台 | 国产 |
| 5 | Z向滚珠丝杠 | 1/台 | 国产 |
| 7 | X、Z向丝杠轴承 | 各1套/台 | 国产 |
| 8 | X、Z向联轴器 | 各1套/台 | 国产外购 |
| 9 | 主 轴 轴 承 | 1套/台 | 国产P5级 |
| 10 | 机身铸造 | 1/台 | 采用树脂砂铸造 |
| 11 | 主轴总成 | 1套/台 | 装配式主轴 |
| 12 | 油 漆 | 1套/台 | 颜色可根据客户要求进行配置，未特殊要求的按我司标准颜色配置 |
| 13 | 润 滑 | 1套/台 | 国产电动润滑油泵，润滑油路安装完毕 |
| 14 | 附 件 | 各1套/台 | 夹头,夹紧气缸 |
