| 产地 | 山东 |
|---|---|
| 动力类型 | 电动 |
| 加工精度 | 精密 |
| 类别 | 卧式 |
| 主电机功率 | 5.5 |
| 执行质量标准 | 国标 |
| 品牌 | 山东马扎克数控机床有限公司 |

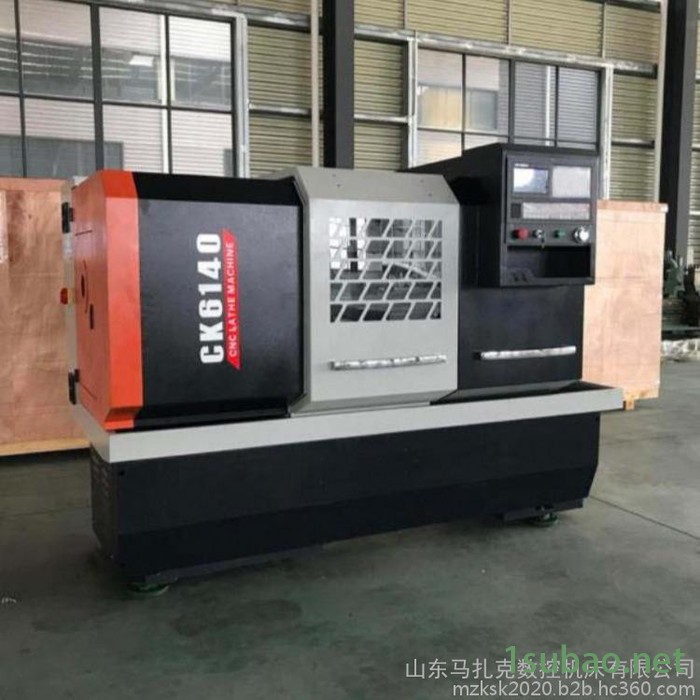

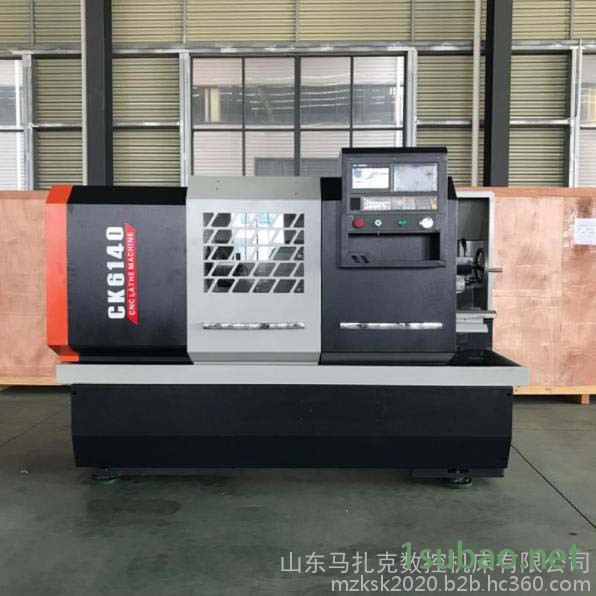

| 型号 | CK6140X750 |
| 加工定制 | 是 |
| 主要技术参数 | SPECIFICATIONS | Units | CK6140 |
| 床身上回转直径 | Swing over bed | mm | 400 |
| 横滑板上回转直径 | Swing over cross slide | mm | 210 |
| 工件长度 | Distance between centers | mm | 750/1000/1500/2000 |
| 主轴孔径范围 | Spindle bore | mm | 52(Optional 80) |
| 主轴孔径锥度 | Spindle bore taper | - | MT6 |
| 主轴鼻端型号 | Spindle nose type | - | C6 |
| 主轴转速级数 | Spindle speed steps | - | Manual 2 steps |
| 主轴转速范围 | Spindle speed range | rpm | L:100-500 H:500-1800 (Optional 90-1800 stepless) |
| 刀架类型 | Turret/tool post | - | Electric 4 position |
| 刀具尺寸 | Tool size | mm | 25 x 25 |
| X轴行程 | X axis travel | mm | 230 |
| Z轴行程 | Z axis travel | mm | 750/1000/1500/2000 |
| X轴快速进给速度 | X axis rapid traverse | mm/min | 6000 |
| Z轴快速进给速度 | Z axis rapid traverse | mm/min | 8000 |
| 尾座套筒直径 | Tailstock quill diameter | mm | 65 |
| 尾座套筒锥度 | Tailstock quill taper | - | MT4 |
| 尾座套筒行程 | Tailstock quill travel | mm | 130 |
| 主轴电机 | Main spindle motor | kw | 4 |
| 冷却泵电机 | Coolant pump motor | kw | 0.09 |
| 机床重量 Machine weight | Weight for 750 | kg | 1700 |
| | Weight for 1000 | kg | 1800 |
| | Weight for 1500 | kg | 1900 |
| | Weight for 2000 | kg | 2000 |
| 外形尺寸 Overall dimension | Dimension for 750 | mm | 2200x1650x1700 |
| | Dimension for 1000 | mm | 2500x1650x1700 |
| | Dimension for 1500 | mm | 3000x1650x1700 |
| | Dimension for 2000 | mm | 3500x1650x1700 |
一、 机床主要结构特点：
1、 本机床是一款高速度、高精度、高可靠性的数控机床。床座、床身、床头箱等主要构件均采用高强度材料铸造而成，确保机床长期使用的稳定性。
2、 机床的位置精度高，排屑流畅、适合高速高精
3、 加工。
4、 高速高精高刚性主轴，变频主轴电机、可以达到更高主轴转速。主轴单元在恒温室内组装，组装后经连续72小时恒温跑合，上机后再经连续72小时试运转，确保高速高精性能的可靠。
5、 选用电动刀架。
6、 X、Z方向进给采用精密滚珠丝杠，伺服电机通过大扭矩低惯量进口弹性联轴器与丝杠直联，采用先进的集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠。
7、 机床防护采用全防护设计，宜人性强，美观独特，防水防屑可靠，维护方便。
