| 类型 | 数控车床 |
|---|---|
| 控制形式 | 数控 |
| 产品类型 | 全新 |
| 售后服务 | 整机三年保修，送12次免费上门保养，5年五折余值保障 |
| 属性 | 属性值 |
| 布局形式 | 卧式 |
| 品牌 | 沈阳一机 |

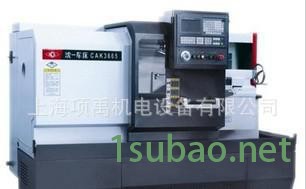

| 型号 | CAK3665nj |
一. 机床主要技术参数
项 目 | 单位 | 规格 | 备注 | |||
床身上最大回转直径 | mm | φ360 |
| |||
最大工件长度 | mm | 750 |
| |||
最大切削直径 | mm | Φ360 |
| |||
滑板上最大回转直径 | mm | Φ180 |
| |||
最大车削长度 | mm | 650 |
| |||
主
轴 | 主轴端部型式及代号 |
| A6 |
| ||
主轴前端孔锥度 |
| 1：19.18；Φ58 |
| |||
主轴孔直径 | mm | Φ53 |
| |||
转速级数 |
| 无级 |
| |||
转速范围 | r/min | 200-3000（手动卡盘2000） |
| |||
主电机功率 | kW | 5.5 |
| |||
手动卡盘直径 | mm | Φ200 |
| |||
X/Z轴快移速度 | m/min | 6/10 |
| |||
X轴行程 | mm | 220/立四 |
| |||
Z轴行程 | mm | 650/立四 |
| |||
尾座 | 套筒直径/行程 | mm | Φ60/140 |
| ||
尾座主轴锥孔锥度 | 莫氏 | 莫氏4号 |
| |||
刀架 | 刀架形式 |
| 立四 |
| ||
转位时间（每工位） | s | 2.1 |
| |||
刀架转位重复定位精度 | ″ | ±1.5 |
| |||
刀方尺寸 | mm | 20×20 |
| |||
中心高（距床身/地面） | mm | 190/1060 |
| |||
机床重量 | 机床规格 | mm | 360×650 |
| ||
重量 | kg | 1810 |
| |||
二.机床精度
本机床精度贯彻JB/T 8324.1-96《简式数控车床精度检测》。
检验项目 | 国家标准 | |
加工精度 | IT6- IT7 | |
加工工件圆度 | 0.005 | |
加工工件圆柱度 | 0.03 / 300 | |
加工工件平面度 | 0.025/Ф300 | |
加工表面粗糙度 | Ra1.6μm | |
定位精度 | X轴 | 0.03 |
Z轴 | 0.04 | |
重复 定位精度 | X轴 | 0.012 |
Z轴 | 0.016 | |
三.机床主要配置
配套件名称 | 规格型号 | 生产厂家 | 备 注 |
数控系统 | 980TDb系统 | 广州 |
|
主 电 机 | 5.5kW YVP132M-33-B5 | 国产 |
|
X轴电机 | 110SJT-M040D | 广州 |
|
Z轴电机 | 130SJT-M075D | 广州 |
|
主轴轴承 | 7019ACTA/P4TBTB | 国 产 |
|
7016CTA/P4DBB | |||
X轴丝杠 | FYND-20X4-3-3 | 国产 |
|
Z轴丝杠 | FYND-40X6-4-3 | 国产 |
|
手动三爪卡盘 | Ф200 | 国产 |
|
尾 座 | 带套筒锁紧(手动) | 本厂装配 |
|
冷 却 泵 | YWP-18GA | 国产 |
|
主轴皮带 | XPA强力带(1320 3根) | 国产 |
|
刀 架 | SLD-90 | 国产 |
|
