| 主电机功率 | 5.5 |
|---|---|
| 重量 | 10000(9m） |
| 运丝速度 | 0.02 |
| 设备点地面积 | 11300×1200×1600（9m） |
| 刀具数量 | 其它 |
| 品牌 | 东兴 |
| 型号 | XXK |

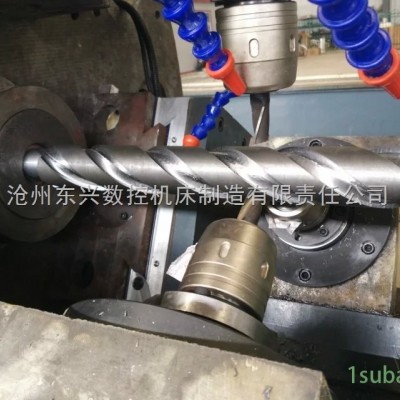

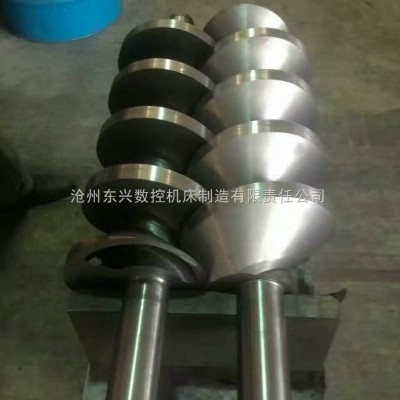

旋风铣床是与普通或数控车床配套的高速铣削螺纹装置， 旋风铣床夹持工件完成低速进给运动，旋风铣带动外旋刀盘或内旋刀杆上的硬质合金刀具高速旋转，完成切削运动。从工件上铣削出螺纹的螺纹加工方法。因其铣削速度高（速度达到400m/min）加工效率快。并采用压缩空气进行排屑冷却。加工过程中切屑飞溅如旋风而得名-旋风铣床。
旋风铣加工过程:
旋风铣与车床配套后在加工过程中需要完成五个加工运动：
（1）刀盘带动硬质合金成型刀高速旋转（主运动）
（2）车床主轴带动工件慢速旋转（辅助运动）。
（3）旋风铣根据工件螺距或导程沿工件轴向运动（进给运动）。
（4）旋风铣在车床中拖板带动下进行径向运动（切削运动）。
（5）旋风铣在一定角度范围内还有螺旋升角调整的自由度。
旋风铣是与普通车床配套的高速铣削螺纹装置。用装在高速旋转刀盘上的硬质合金成型刀，从工件上铣削出螺纹的螺纹加工方法。因其铣削速度高(速度达到400m/min)，加工效率快，并采用压缩空气进行排屑冷却。加工过程中切削飞溅如旋风而得名—旋风铣。旋风铣可以实现干切削、重载切削、难加工材料和超高速切削，消耗动力小。表面粗糙度能达到Ra0.8μm。车床主轴转速慢，所以机床运动精度高、动态稳定性好，是一种先进的螺纹加工方法。
内切式旋风铣的作用优势:内切式旋风铣刀盘包裹着零件切削，由于旋风铣刀具切削过程中包络行程长，切削量大，切削力较外切削旋风铣相对效率高，光洁度高。
旋风铣适合螺纹精度加工。旋风铣与车床配套后在加工过程中需要完成五个加工运动：刀盘带动硬质合金成型刀高速旋转(主运动),车床主轴带动工件慢速旋转(辅助运动),旋风铣根据工件螺距或导程沿工件轴向运动(进给运动),旋风铣在车床中拖板带动下进行径向运动(切削运动),旋风铣在一定角度范围内还有螺旋升角调整的自由度。(旋转运动)
旋风铣切削螺纹的优点：
·不改动车床结构，螺旋升角可调，安装方便。
·加工效率高，比传统加工效率可提高10倍以上。
·产品-刀成形，偏心切削不需退刀。
·车床轴向进给慢，易于操作，对工人专业技术能降低。
·表面粗糙度可达Ra0.8微米，加工精度提**。
| 沧州东兴数控机床制造有限公司 | |||
| Cangzhou Dongxing CNC Machine Tool Manufacturing Co.,Ltd. | |||
| LFXK100B数控螺旋旋风铣床技术参数 | |||
| 机床型号及规格 | 型号 | 单位 | LFXK100B |
| 长度规格 | m | 3、4、5、8、9、12 | |
| 床身 | **大夹持工件长度 | mm | 3000 4000 5000 8000 9000 12000 |
| **大铣削长度 | mm | 2000 3000 4000 7000 8000 11000 | |
| **大铣削直径 | mm | Φ40—Φ100 | |
| 床身宽度 | mm | 550 | |
| 床头箱 | 通孔直径 | mm | Φ104 |
| 转速 | r/min | 0-20 | |
| 电机（伺服电机） | kw r/min | 4.7 /1500 | |
| 卡盘 | mm | Φ400（四爪） | |
| 主轴分度精度 | ′ | 0.1′ | |
| 重复定位精度 | 一个脉冲的对应值 | ||
| X轴 | 导轨 | 直线滚动导轨 | |
| 丝杠 | 滚珠丝杠 | ||
| 定位精度 | mm | 0.01 | |
| 重复定位精度 | 一个脉冲的对应值 | ||
| 电机（伺服电机） | kw r/min | 2.8 /1500 | |
| Z轴 | 导轨 | 直线滚动导轨 | |
| 丝杠 | 滚珠丝杠 | ||
| 定位精度 | mm | 0.01 | |
| 重复定位精度 | 一个脉冲的对应值 | ||
| 电机（伺服电机） | kw r/min | 2.8 /1500 | |
| 加工导程误差 | mm | 0.03/300 | |
| 床尾 | 床尾套筒直径 | mm | Φ140 |
| 床尾套筒锥孔锥度 | 莫氏 Morse 6# | ||
| 床尾套筒行程 | mm | 240 | |
| 铣削头 | 电机功率（变频） | KW | 7.5 |
| 刀盘额定转速 | r/min | 500 | |
| 刀盘通孔直径 | mm | 130 | |
| 装夹刀数 | 把 | 4 | |
| 纵横速度 | 纵向(Z轴) | m/min | 4 |
| 排屑机 | **大流量 | L/min | 100 |
| 排屑量 | kg | 20 | |
| 机床承重量 | **大支持重量 | kg | 1000 |
| 机床重量及尺寸 | 重量 | kg | 100009m) |
| 长×宽×高 | mm | 11300×1200×1600(9m) | |
| 注：可根据用户不同要求，制做各种专用机床。 | |||
