| 产品类型 | 全新 |
|---|---|
| 动力类型 | 液压 |
| 剪切角 | 1o30' |
| 控制形式 | 人工 |
| 类型 | 剪板机 |
| 适用范围 | 通用 |
| 原理 | 冷成型 |
| 重量 | 17000 |
| 主电机功率 | 18.5 |
| 是否库存 | 是 |
| 适用行业 | 通用 |
| 作用对象材质 | 金属 |
| 剪切次数 | 8 |
| 品牌 | 徽程 |
| 型号 | QC12Y-8×6000 |
| 可加工尺寸 | 8*6000 |
QC11Y(K)系列液压(数控)闸式剪板机性能特点:
★采用全钢焊接结构,焊后去应力处理，有足够的强度与刚性.
★串联油缸结构,同步性能好。
★采用滚动夹紧导轨,不仅刀架运行平稳,而且能实现快速调节刃口间隙.刀架行程可无级调节,以提高生产效率.
★上刀架采用内倾结构，便于落料，提高工件精度，上刀架行程可无级调节。
★矩形刀片，四个刃口均可使用，刀片利用率高，使用寿命长。
★剪切角可调，减少板料的扭曲变形。
★数控后挡料装置移动迅速,定位精确.
。
二、液压系统
1.先进的集成式液压系统，减少了管路安装，保证了机床运行中高度的可靠性和安全性。
2.压料机构：出安装在机架前面支承板上的若干个压料油缸进油后，压料头在克服拉力弹簧的拉力后下压，压紧板料。在剪切完成后，借助于拉力弹簧的拉力而复位。压料力的大小随被剪切板厚度的增加而增大。后挡料的调节由伺服电动机驱动,经齿轮减速后由滚珠丝杆传动。
三、主要零件配套厂家
1.液压系统 上海华顺
2.密封元件 台湾鼎基
3.电器元件 施耐德（欧姆龙）
4.伺服电机 日本安川
5.滚珠丝杆 台湾

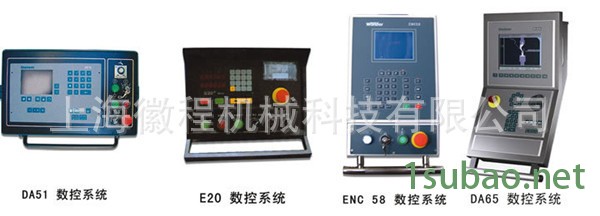

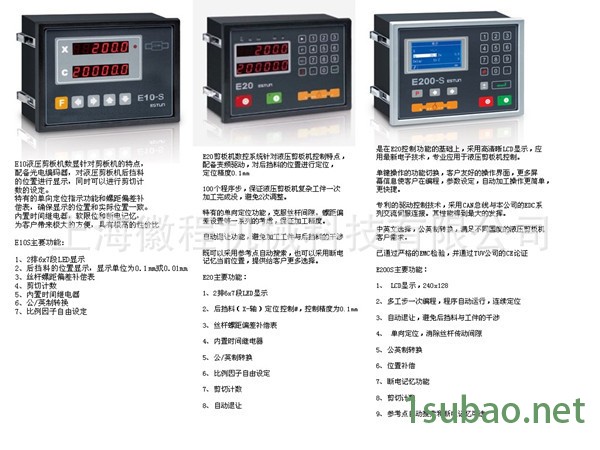

6.伺服电机 日本安川数控系统采用南京诶斯顿E20数控系统。东方三源公司MD11-1数控系统，荷兰进口DELEM公司数控系统

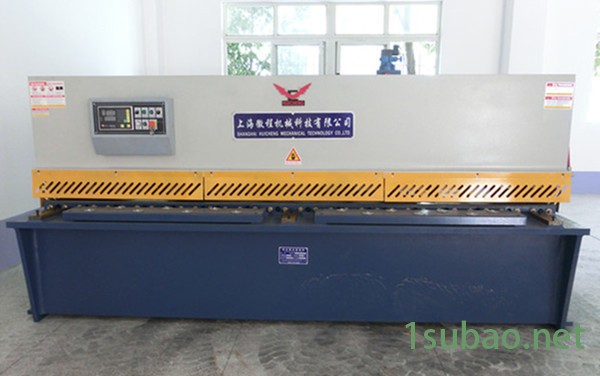

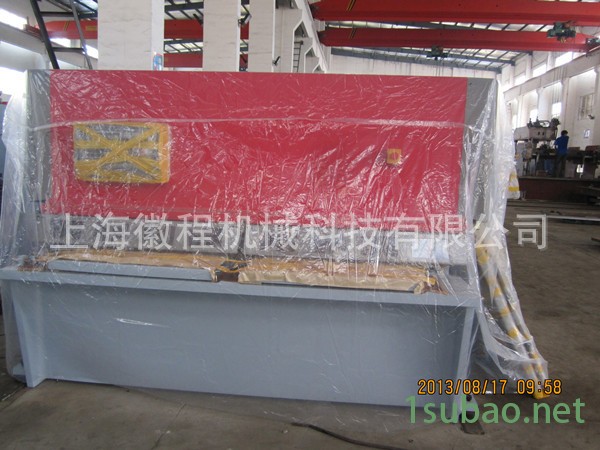

QC12Y-8×6000液压摆式剪板机
|
技 术 方 案 |
技术文件
一、机床型号和名称
1.型号：QC12Y-8×6000
2.名称：液压摆式（数显）剪板机
二、机床主要技术参数
机器的基本参数及配置 | |||||
序号 | 名称 | 数值 | 单位 | 备注 | |
1 | 可剪最大板厚 | 8 | mm |
| |
2 | 可剪最大板宽 | 6000 | mm |
| |
3 | 被剪板料强度 | 450 | N/mm2 |
| |
4 | 剪切角 | 1o30' |
|
| |
5 | 后挡料最大距离 | 500 | mm |
| |
6 | 刀片长度 | 6040 | mm |
| |
7 | 工作台高度 | 800 | mm |
| |
8 | 主电动机 | 型号 | Y180-4/Y200-6 |
|
|
功率 | 11 | KW |
| ||
转速 | 970/1400 | r/min |
| ||
9 | 后挡料电动机 | 型号 | A02-8026 |
|
|
功率 | 0.37 | KW |
| ||
转速 | 900 | r/min |
| ||
10 | 轴向柱塞泵 | 型号 | 25MCY14-IB |
|
|
流量 | 63 | ml/r |
| ||
压力 | 32 | Mpa |
| ||
11 | 外形尺寸 | 左右 | 6450 | mm |
|
前后 | 2000 | mm |
| ||
上下 | 2000 | mm |
| ||
三、主要配置清单
序号 | 项目 | 数量 | 备注 |
1 | 显数器 | 1套 | 南通钜盈 |
2 | 数控系统 | 1套 | 香港三源 |
3 | 液压系统 | 1套 | 海门新力 |
4 | 密封件 | 1套 | 台湾鼎基 |
5 | 按钮 | 1套 | 中国天正 |
6 | 油泵 | 1套 | 启动鼎源 |
7 | 主要电器元件 | 1套 | 中国天正 |
四、前、后挡料
1.前挡料：置于工作台面上，用标尺指示数值，以调节活动挡块达到所需的挡料值，在剪切薄钢板时使用前挡料剪切较方便。

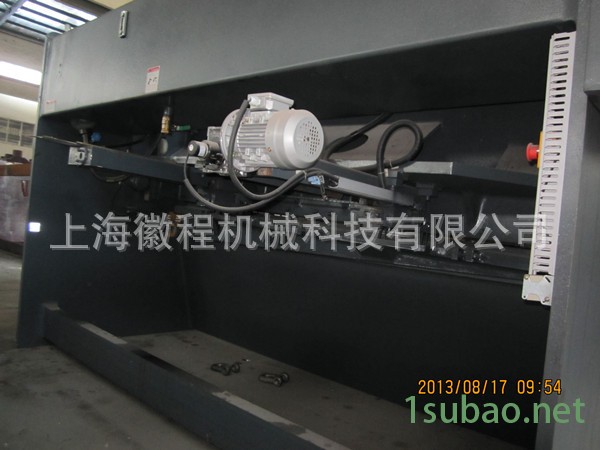

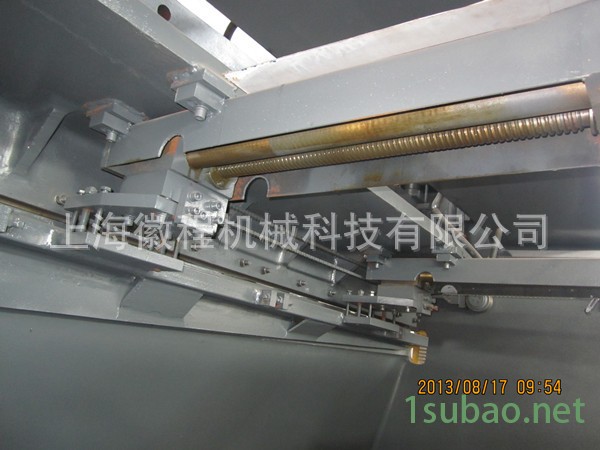

2.后挡料：装于上刀架上随上刀架作上下摆动，后挡料的调节由0.37KW电动机驱动，经涡轮减速机由丝杆传动，在按下调节按“+”、“-”时可达到挡料板向前或向后的调节，（数字显示尺寸位置）由MD11-1数控系统控制后档尺寸，所以后挡料调节是方便可靠的。
五、产品外形结构
1.运用UG（有限元）分析方法，经计算机辅助优化设计。
2.机身采用整体钢板焊接结构，具有良好的强度、刚度及抗振性。
3.采用德国技术进行内应力消除。
4.整体框架采用打砂方式除锈,并喷有防锈漆。
六、性能特点
1.工作台面上设有辅助刀座,便于刀片作微量调节。
2.工作台面上装有送料滚球，操作轻便。
3.刀片间隙调整采用无极调整机构，适应不同板厚及材质的剪切需要。
4.矩形下刀片，可使用四个刃口剪切，延长了刀片的使用寿命。
5.调整剪切行程、既可提高加工效率，又可实现分段剪切功能。
6.剪切次数自动计数，减少了繁琐的清点工作。
七、液压系统
液压系统置于机器上部上，由电动机、泵、阀块、压力显示、管路等组成。
1、 电动机
电动机采用全封闭、自扇冷式、三相异步电动机。
2、油泵
油泵采用国内应用最广，性能可靠，备件供应充足的63YCY14-1B的轴向柱塞泵。生产厂家：启东鼎源油泵有限公司。其生产的63YCY14-1B轴向柱塞泵，使用寿命长，噪音低。
3、阀块
阀块采用二通插装阀，该阀采用先导控制、插装式连接，主阀结构为锥阀式液压元件。它具有结构简单、抗污染能力强、性能可靠、流动阻力小、响应快、冲击小、控制方式灵活、多机能、三元化程度高、易于集成等一系列优点。
4、油箱
油箱为钢板焊接结构，安装时进行酸洗与防锈处理。
5、管路
液压系统管路尽量采用法兰连接，防止管路泄漏。
6、压料机构
安装在机架前面支承板上的若干个压料油缸进油后，压料头在克服拉力弹簧的拉力后下压，压紧板料。在剪切完成后，借助于拉力弹簧的拉力而复位。压料力的大小随被剪切板厚度的增加而增大
7、压力显示
主缸压力显示由压力表检测显示。压力表采用内充硅油的抗震压力表。
8、配备油液过滤系统，保证机器运行稳定、可靠。
9、液压系统可实现刀架下降，并且通过氮气缸回程，工作中刀架可以进行急停等动作。
10、密封圈选用台湾鼎基公司，密封性能好，工作可靠，寿命长。
11、机床可在额定负荷下连续工作，液压系统无泄漏且持续稳定,精度高。
八、电气控制系统
1.电气元件和材料符合国际标准，安全可靠、寿命长。
2.本机器采用50HZ、380V三相四线制供电。机器的电机采用三相380V，对线灯采用单相220V，控制变压器采用二相380V。控制变压器的输出供控制回路取用，其中24V供后挡料控制用，及供给电磁换向阀。6V供给指示灯，24V供给其它控制元件。

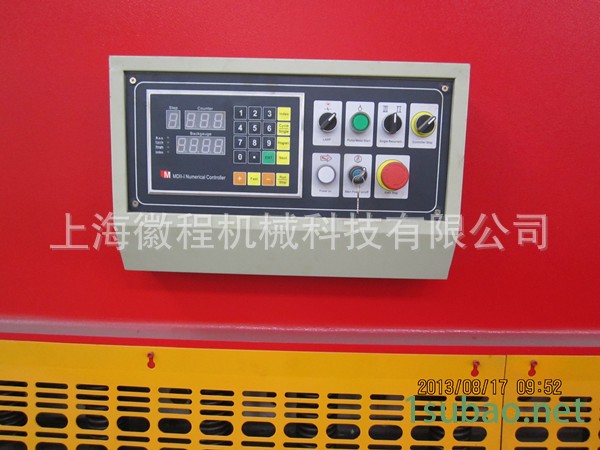

3.机器的电气箱位于机床的左侧。机器的操作元件除脚踏开关外，全部集中在机床前面的按钮站上，每个操作规程元件的功能由其上方的形象符合标致。
九. 随机附件：
1 | 油枪 |
| 1只 |
2 | 调整螺栓 | M16 | 4副 |
3 | 前托架 |
| 2只 |
4 | 后挡指 |
| 2只 |
5 | 脚踏开关 |
| 1只 |
3.随机备件：
1 | O形密封圈 |
| 3只 |
2 | O形密封圈 |
| 4只 |
5.随机技术文件：
1 | 装箱单 | 1册 |
|
2 | 合格证明书 | 1册 |
|
3 | 使用说明书（电气） | 1册 |
|
4 | 使用说明书（机械） | 1册 |
|
6 | 电气原理图 | 1套 |
|
十、设备工作环境：
电源要求： 三相四线制、380V、50Hz
安装场地： 干净、灰尘少
最高气温： 40oC
最低气温： -5oC
相对温度： 55—85%
海拔： 1000M以下
本设备具有足够的强度和刚度、噪音低、运行平稳、抗震性能好，在此环境条件下，能连续运行16小时以上。
十一、机器噪声测量标准：
A计权声压级LPA≤82dB（A）
A计权声功率级LWA≤94 dB（A）
十二、质量保证
10-1、按质量保证体系执行。
10-2、刀片提供一分供方的合格证明，热处理温度记录及硬度检测报告。
10-3、设备防腐及除锈处理。
10-4、卖方负责设备的调试。
10-5、卖方提供外购件合格证。
十三、安装调试、技术服务及售后服务
我们公司在致力于开发新产品，提高产品质量的同时，还在世界及国内组建了较为完善的售后服务网络，售后服务网点遍布全国各地。得以给我们的用户提供更为方便、更为优质的服务。
1、设备的地基，由供方提供图纸，需方负责具体的施工。
2、产品在供方厂装配完毕后，及时通知需方具体的发货时间及安装所需的准备工作。
3、供方负责设备在需方使用现场的调试工作，需方配合，并提供安装所需起重设备、液压油、电及必需条件。
4、设备在需方现场安装调试过程中，供方对需方相关技术人员进行免费培训和技术咨询服务。
5、安装调试完毕，按双方所签的技术协议和相关技术附件，双方共同验收。
6、供方的产品，自售出之日起实行“三包”，质量保证期为验收合格之日起壹年。在保修期内，非用户原因造成零部件的损坏，免费更换（易损件不在保修范围内）。保质期满，实行终身保修，收取工本费。
7、供方为需方提供上门服务。接到需方质量报告后，8小时响应，48小时到现场维修。
