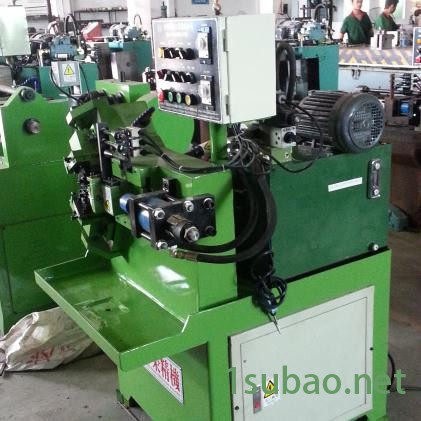

| 型号 | FR--30*50A |
|---|---|
| 产品类型 | 全新 |
| 主轴最大行程 | 180mm |
| 主轴转速范围 | 750rpm |
| 电机 | 江晟 |
| 稳定性 | 高 |
| 轴承 | 台湾品牌 |
| 机架 | 整体铸铁 |
| 动力类型 | 液压 |
| 工作精度 | 0.03mm |
| 控制形式 | 数控 |
| 类型 | 滚丝机 |
| 是否库存 | 是 |
| 布局形式 | 卧式 |
| 自动化程度 | 自动 |
| 品牌 | 方荣 |
| 滚制螺丝节距范围 | 2.5 |
| 攻牙能力 | 强 |
| 1．设备概要 | |
| Ａ．适用 | 本设备适用于金属管材的滚牙，滚网纹、滚直花、滚光、滚十字花、滚筋、滚槽、滚断、滚球面、滚齿、调直 |
| Ｂ机械结构 | 立式?3轴的两轴固定（在范围内大小可调节）一边用油缸推进或退后 台湾品牌滚牙机技术 |
| 2．工作方式 | 将需要滚牙的管材一端伸入三滚轮中间，通过滚牙轮对工件的挤压而加工出相应的螺纹，专为管类滚牙工件设计，以等三角支撑原理，能确保工件的同心度、圆度、垂直度，采用油压电器驱动操作简单压力大、平稳 |
| 3.设备能力 | |
| Ａ．滚牙形式 | 单件滚牙或连续工作 |
| Ｂ．滚制螺丝直径范围 | 管材Ф12－Ф28mm? |
| Ｃ．节距范围 | 0.5－2.5mm |
| Ｄ．滚制螺丝长度 | 固定50mm、滚通（长度无限）两用 |
| Ｅ．滚轮转速 | 350r/min |
| Ｆ．滚牙轮外径 | Ф78(Ф90mm) |
| Ｇ．滚牙轮内径（健槽） | Ф35(6×3)?? |
| Ｈ．滚轮厚度 | 45mm |
| Ｉ．滚轮轴间距离 | 55－90mm |
| Ｊ．滚牙量 | 4-25pcs/min |
| Ｋ．滚轮轴倾角 | ±3° |
| Ｌ．主机马达 | 3HP 8N (2.2KW) |
| Ｍ．油压马达 | 1HP(0.75KW) |
| Ｎ.进给压力 | 6TONS |
| Ｏ．重量 | 580KG |
| Ｐ．机械体积 | 1180*1000*1500 |
| 5．安装调试 | 以上设计制造等要求，在设备到达后由供货方负责进行安装调试及运转，同时还负有指导设备使用、保养及维修责任**于国内客户，境外另议） |
| 6．保证事项 | 设备使用一年内若出现因设计制造材料而引起的问题或缺陷，由供货方负责维修及更换相关的零配件，但不包括因使用不当而造成的问题或天灾，电器部分保修五个月，模具易损件不在保修范围内（保修条例详细以正式合同） |
| 7．附属品 | 随机工具一套? |
