| 类型 | 折弯机 |
|---|---|
| 可加工尺寸 | 4000（mm） |
| 滑块行程调节量 | 250（mm） |
| 原理 | 冷成型 |
| 控制形式 | 数控 |
| 作用对象材质 | 金属 |
| 适用范围 | 通用 |
| 产品类型 | 全新 |
| 是否库存 | 是 |
| 售后服务 | 整机保修一年 |
| 加工定制 | 是 |
| 动力类型 | 液压 |
| 主电机功率 | 30（kw） |
| 适用行业 | 通用 |
| 品牌 | DAMA |
| 型号 | XD |

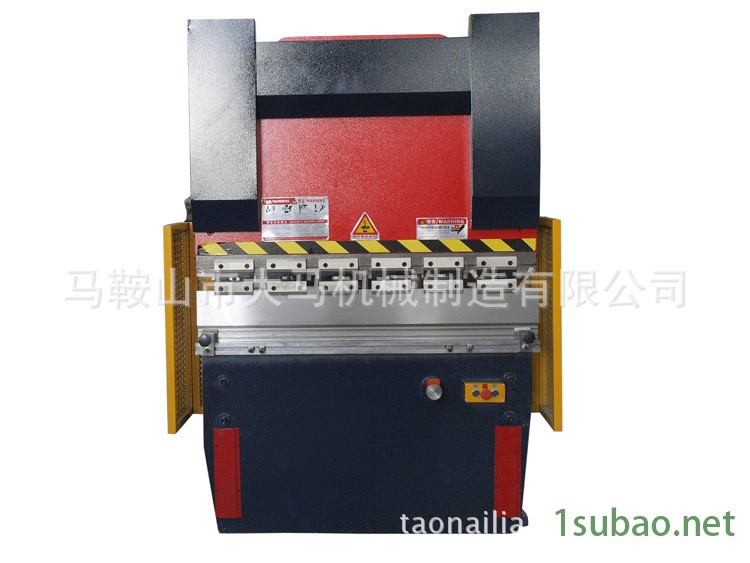

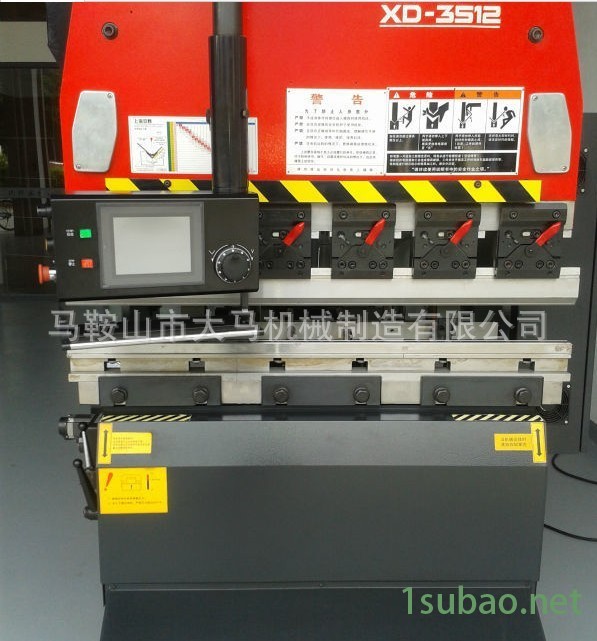

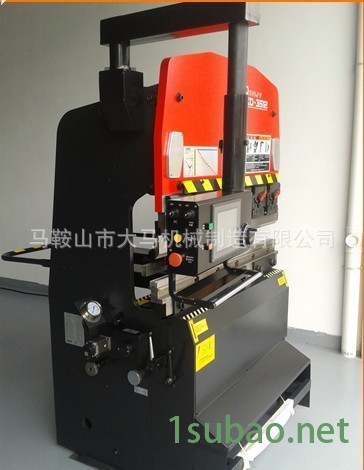

一、技术参数
技术规格 | 单位 | XD-1030 | |
公称力 | kN | 1000 | |
工作台长度 | mm | 3000 | |
立柱间距离 | mm | 2550 | |
喉口深度 | mm | 400-410 | |
工作台(滑块)行程 | mm | 100-103 | |
最大开口高度 | mm | 370-375 | |
最大装模高度 | mm | 250-255 | |
| 接近速度 |
mm/s | 37-47 |
下工作台行程速度 | 折弯速度 | 7.5-9.2 | |
| 返回速度 | 47-66 | |
油缸数 | 个 | 3 | |
主电机功率 | kW | 7.5 | |
机器精度 | 滑块重复精度 | mm | ≤±0.01 |
滑块定位精度 | mm | ≤±0.02 | |
后挡料重复定位精度 | mm | ≤±0.02 | |
工作直线度 | mm | 0.3/m | |
折弯角度误差 | ° | <±30 | |
机器重量 | kg | 6500 | |
机器外形尺寸（长*宽*高） | mm | 3410*1560*2300 | |
油箱容量 | L | 70 | |
二，功能介绍：
1， 采用液压下传动，具有安全性，操作性，可靠性。
2， 采用刚性机械同步，滚动导轨，保持上，下工作台面平衡度。
3， 上工作台配有斜锲式挠度补偿装置，提高加工精度。
4， 上下模均采用整体淬火，上模形式为标准上模，下模采用双槽模，中间板采用快速夹紧装置。
5， 后挡料脚带有刻度显示，调节方便，灵活，精度高。
6， 液压装置的油路简化，无漏油，保养，点检方便。
7， 采用脚踏开关，可任意控制下工作台，或做中间停止，使对线折弯等容易方便。

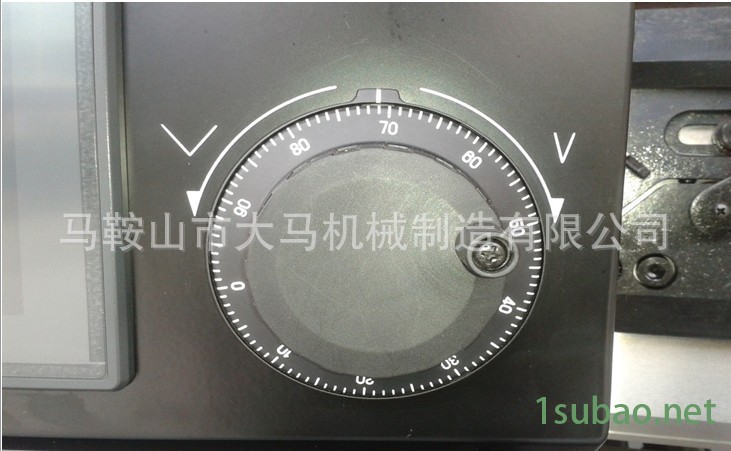

8， 控制系统采用专业数控系统NC9或NC10，带有触摸式线控方向盘，电子手轮控制微调上下模口对线及后挡料微调。
三、产品特性描述：
序号 | 主要特长 | 介绍 |
1 | 压压装置 | 液压系统的回路非常的简化，很好的避免了漏油发生，保养、维护也很方便。 |
2 | 液压主缸 | 液压主缸设置于机台的中轴部，加压时上下机台（台面）间产生的歪率差被抑制在最小值，故加工精度高。 |
3 | 下部台面 | 下部机台的中轴部装设有滚轮导动配件，此滚轮导动配件兼具强劲滑动面并沿油压主缸两侧面做上下运动，故上下台面的平行度能正确保持。 |
4 | 下限装置 | 下限装置是提升作业效率的装置，下部台面的行程可简单的做必要之最小设定。其次，工件的折曲角度可简单的用转盘操作来无阶段变化，亦具备上限设备装置。 |
5 | 脚踏杆 | 依踩脚踏杆之增减，可任意控制下部台面速度，或做中间停止，方便对线折弯。 |
6 | 模具安装及中心校正 | 由上部台面的中间板与下部台面的下模座，即可简单进行模具安装、中心校正。 |

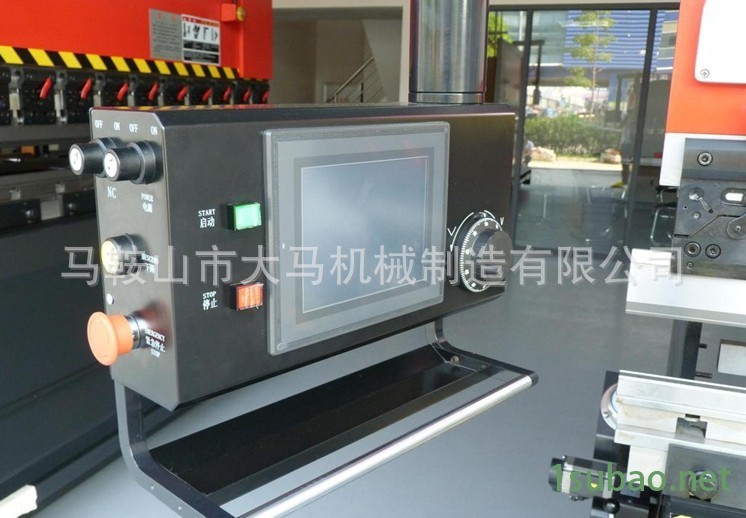

7 | 数控操作 | 专业触摸屏，带电子手轮控制及产品编程，简单、快捷。 |
