| 材质 | Z941W 型，PN16，PN200 |
|---|---|
| 产地 | 上海 |
| 类型 | 二通式 |
| 连接形式 | 对焊 |
| 驱动方式 | 热力 |
| 用途 | 调节 |
| 执行质量标准 | 企业标准 |
| 压力环境 | 常压 |
| 品牌 | 上海良工，良工阀门 |
| 型号 | 闸阀良工阀门，良工，良工阀门厂，上海良工阀门厂 |
| 特性级别 | 标准级 |
| 质量认证 | CCC |
?重要参数

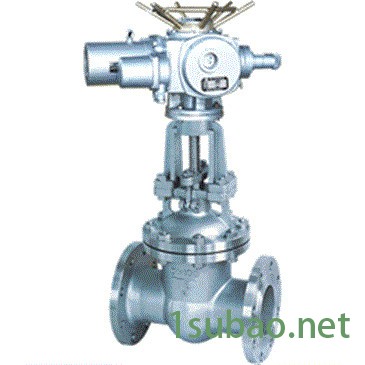

??电动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为不锈钢，公称压力 PN16~PN200，阀体材料为不锈钢的闸阀。
| 型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 |
|---|---|---|---|---|
| Z941W-16P~200P | 16~200 | 4.0~10.0 | ≤200 | 硝酸类介质 |
| Z941W-16R~200R | 醋酸类介质 |
??材料
| 型号 | 材料 | |||
|---|---|---|---|---|
| 阀体、阀盖 | 闸板 | 阀杆 | 填料 | |
| Z941W-16P~200P | 铬镍不锈钢 | 铬镍不锈钢 | 铬镍不锈钢 | 聚四氟乙烯 |
| Z941W-16R~200R | 铬镍钼不锈钢 | 铬镍钼不锈钢 | 铬镍钼不锈钢 | |
??尺寸
| DN | L | D | D1 | D2 | b | f | z×Φd | H | 重量/Kg |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4×Φ18 | 653 | 59 |
| 65 | 265 | 180 | 145 | 120 | 18 | 3 | 4×Φ18 | 665 | 62 |
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8×Φ18 | 725 | 74 |
| 100 | 300 | 215 | 180 | 155 | 20 | 3 | 8×Φ18 | 787 | 92 |
| 125 | 325 | 245 | 210 | 185 | 22 | 3 | 8×Φ18 | 902 | 152 |
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8×Φ23 | 955 | 161 |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12×Φ23 | 1105 | 219 |
| 250 | 450 | 405 | 355 | 320 | 30 | 3 | 12×Φ25 | 1343 | 376 |
| 300 | 550 | 460 | 410 | 375 | 30 | 4 | 12×Φ25 | 1516 | 484 |
| 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16×Φ25 | 1678 | 695 |
| 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16×Φ30 | 1849 | 977 |
| 450 | 650 | 640 | 585 | 545 | 40 | 4 | 20×Φ30 | 1937 | 1033 |
| 500 | 700 | 705 | 650 | 608 | 44 | 4 | 20×Φ34 |
