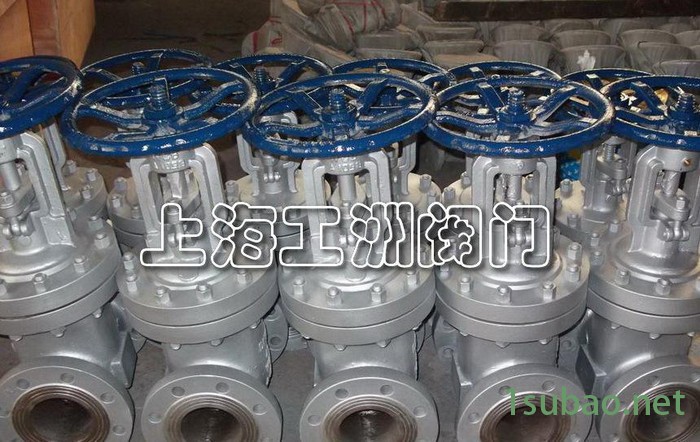

高压国标铸钢闸阀Z541H 铸钢法兰闸阀 工洲闸阀 满图1高压国标铸钢闸阀Z541H 铸钢法兰闸阀 工洲闸阀 满图2高压国标铸钢闸阀Z541H 铸钢法兰闸阀 工洲闸阀 满图3
价格
44603 元/件
热销品

高压国标铸钢闸阀Z541H 铸钢法兰闸阀 工洲闸阀 满

2025-08-06 08:541075
供  货  量 112
销  售  地 上海
品       牌 工洲
供货类型 新品
连接形式 螺纹
主体材料 铸铁
过期时间 长期有效
产品详情
连接形式 螺纹
主体材料 铸铁
公称通径 工州(mm)
适用介质
密封形式 软密封型
标准 国标
外形 大型
流动方向 单向
驱动方式 电磁
零部件及配件 配件
用途 截止
压力环境 高压
工作温度 低温
类型(通道位置) 二通式
规格 DN80,DN100,DN125,DN150,DN200,DN250,DN300,DN350,DN400,DN450,DN500,DN600,DN700,DN800
材质 碳钢
品牌 工洲
型号 Z541H







产品名称:高压国标铸钢闸阀
产品型号:Z541H
产品口径:DN10~DN400
产品压力:1.0-10.0Mpa
产品材质:铸钢、不锈钢、合金钢等
产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话:021-51875781 57432316 57433027
 产品详细信息

产品介绍:

国标闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关, 不能作调节和节流。 闸阀具有流体阻力小,密封面受介质冲刷和侵蚀小。,启闭较省力,介质流向不受限制,不扰流、不降低压力,形体简单,结构长度短,制造工艺性好,适用范围广等优点。

国标铸钢闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀,楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。

铸钢闸阀操作方式有:

手动、齿轮传动、电动、气动等。

应用范围:高压国标铸钢闸阀适用于公称压力PN4.0~10.0MPa,工作温度-29~600℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质,不能作调节和节流。适用介质为:水、油品、蒸气、酸性介质等。

结构特点与优势:
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短,制造工艺性好,适用范围广。

闸阀的安装与维护应注意以下事项:
手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。
带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。
带传动机构的闸阀,按产品使用说明书的规定安装。
如果阀门经常开关使用 , 每月至少润滑一次。

标准规范:

设计制造标准:GB/T 12234-2007
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

性能规范:

公称压力
PN(MPa)
试验压力(MPa)适用温度(℃)适用介质
强度试验密封试验WCBCr5Mo1Cr18Ni9Ti
1.62.41.8  ≤425  ≤540  ≤600水、油品、蒸气、酸性介质
2.53.82.8
4.06.04.4
6.49.67.1

零件材料与工况:

零件名称材料牌号
阀体WCBZGCr5MoCF8CF8M
ZG1Cr18Ni9Ti
CF3CF3
阀盖WCB12CrMoV
ZGCr5Mo
304
CF8
316
CF8M
CF3CF3
316L
支架WCBWCBCF8CF8MCF3CF3
闸板WCBZGCr5MoCF8CF8MCF3CF3
阀杆2Cr1325Cr2MoV1Cr18Ni9Ti
阀座25304304304304304
垫片、垫环、密封环包覆垫片、304、增强柔性石墨
填料增强柔性石墨
闸杆螺母ZCuA110Fe3

主要尺寸及重量:

公称压力公称通径DN(mm)主要外形尺寸及连接尺寸(mm)重量
(kg)
LDD1D2D6b-ff2z-фdHDo
PN40151309565454016-244-1451351206
2015010575555116-244-141901408
2516011585655816-244-1420516012
32180135100786618-244-1427018015
40200145110857618-344-1831020031
502501601251008820-344-1837125034
6528018014512011022-344-1839128039
8031019516013512122-348-1845532052
10035023019016015024-34.58-1855136080
12540027022018817628-34.58-23628400127
15045030025021820430-34.58-25708400154
20055037532028226038-34.58-25885450263
25065044538534531342-34.512-30906560368
30075051045040836446-44.512-341203640547
35085057051046542252-4516-341341640679
40095065558553547418-2516-341492720953
PN641517010575554120-244-141401007
2019012590685122-244-181401009
25210135100785824-244-1821518012
32230150110826624-344-2327018016
40240165125957626-344-2334520032
502501751351058828-344-2347020039
6528020016013011030-348-2352025043
8031021017014012132-34.58-2357030060
10035025020016815036-34.58-2570030089
12540029524020217638-34.58-30780350140
15045034028024020444-344.58-34850350207
20055040534530026044-344.512-341035400325
25065047040035231348-344.512-411050560467
30075053046041236454-44.516-411470640590




纸箱、泡沫或木箱包装,江浙沪皖多发快递,其它地方10公斤之内发快递,10公斤以上发物流(需到物流站自提),10公斤以上发快递需补邮费,如还有其它问题请联系我们客服。



我公司为一般纳税人只能开17%增值税专用发票,含税需以上价格再上浮17%,开票请提供开票资料。

我公司开不了普通发票,如要可用其它台头开普票,需以上价格上浮6%,如还有其它发票问题请联系我们。



售后服务承诺

1.阀门类设备提供免费维修一年并提供在此期限内的免费备件清单,免费维保期间内如发生非人为原因引起的损坏(不可抗力原因除外),我公司将及时免费更换和修理。

2.设备要求实行终身包修,免费保修期满后买方如委托我公司进行维护保养,我公司将对设备进行维护更换件(出厂价),并详细列出维保内容。

3.我公司本着以客户利益为第一,想客户所想、急客户所急,尽己所能满足客户的要求,做好售后服务。

产品品质承诺

1.我公司从台湾引进先进加工检验技术,按照台湾先进的设计理念和台湾的精湛的生产工艺、全面遵循ISO9001-2000质量管理体系,按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外标准设计制造和检查验收。

2.对所有分供方都进行考察、评审,所有产品的采购都只在合格分供方进行。对分供方所提供的原材料、外购件、外协件都需经过严格复查,检验合格后方准入库;

3.对分供方所提供的铸锻件、铸钢件、不锈钢铸件均具有合格的化学成分分析单与物理性能检测单;

4.产品制造严格执行“双三检”制度,不合格零件不转序、不装配、不出厂;

5.总装后按 GB13927、JB/T9092、CJ/T3056 标准进行强度、密封综合性能测试(介质为水、煤油、气体);

6.我公司对产品的质量及交货期负责,产品交货之日起质保期为一年,终身维护。对于产品质量引起的后果,我公司承担相应的责任。如因操作不当引起的后果,我公司将以最低成本价对设备进行维护。
