| 型号 | PZ2-400配水闸阀厂家 |
| 加工定制 | 是 |
温馨提示：
由于市场价格浮动影响，以上产品价格、属性仅供参考
具体详情请咨询客服，
真诚期待与您的合作！！
期待您的来电！！
↓ ↓ ↓
直拨电话:18678733073
PZ2电动配水闸阀
一、概述
1、本系列产品是直角式闸阀，可承受0.1Mpa的压力。主要用于矿山井下各吸水井配水，也可用于选矿、水处理水池泄水。水中不含有腐蚀性的介质，水温不大于80℃。
2、型号意义：
如：PZ2-400
PZ2-配水闸阀
400-公称直径
3、本系列产品所执行的标准是：企业标准Q/BBC-007-91《配水闸阀》。
二、结构说明
1、配水闸阀由操纵台、连接杆、阀杆、闸阀、短管等部件组成。
2、PZ2型用小型电动机作为动力源替代人工操作，方便、快捷。
3、闸阀由阀体和阀瓣构成。
（1）闸体为焊接件，下部装有一锥形密封环，与阀瓣共同构成密封部分。
（2）阀瓣由焊接件与橡胶垫构成，通过带环螺钉组件与阀杆绞接，以保证阀的密封性能。

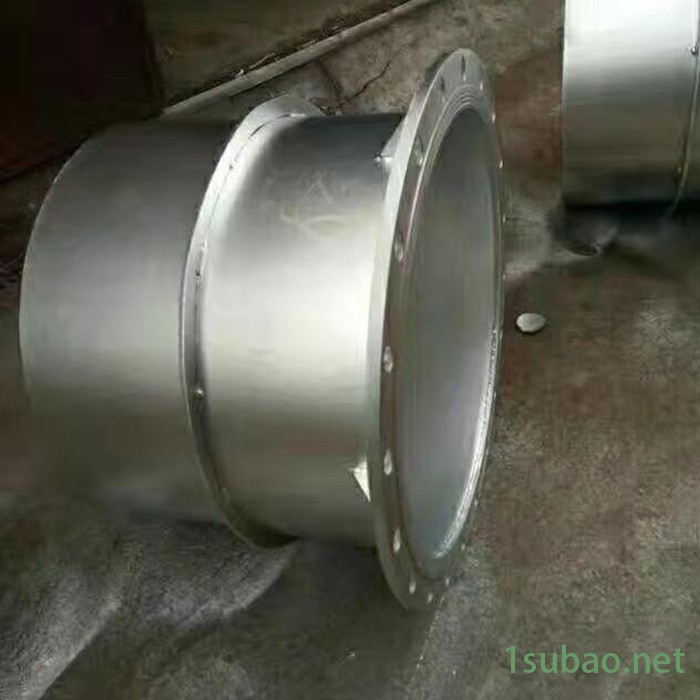

4、短管用于埋入配水井井壁，为焊接件。
5、连接杆的长度由配水井底板至泵房底板的高度差来确定。分为 5米 、 4.5米 、 4米 、 3.5米 四种规格。用户也可以按实际安装高度确定连接杆的长度，按需定制。
三、安装
1、本产品在存放期间，操纵台丝杠应涂以防锈油脂，避免日晒雨淋。阀门部件应避免沾染油脂，防止橡胶老化。
2、在灌注井壁时，预留短管孔和支撑阀闸的槽钢孔，泵房地面预留操纵台基础孔。
3、连接阀闸和短管的法兰（中间加橡胶垫），把短管穿入预留孔中，借阀闸的外露阀杆找好垂直度，固定支撑槽钢。
4、操纵台**位后，按说明书要求尺寸提升丝杠。
5、核对阀杆至丝杠间的连接杆长度，装上连接杆，再校对一下垂直度，把操纵台和短管固定。
6、卸下阀杆端部的卡环，检查整个机构操作是否灵活。
安装尺寸表：
型号 操纵台 闸阀 短管 操作行程 质量(Kg)
B B1 D2 d1 D1 H H1 B2 B3 B4 B5 d2 D3 H2 H3 D L1 带短管 无短管
PZ2-400 350 300 180 19 500 750 965 330 235 27 60 15 540 580 635 400 250 168 335 275
PZ2-500 380 285 640 630 500 300 193 410 330
PZ2-600 600 1403 450 345 35 80 19 740 720 600 350 218 600 480
PZ2-800 550 445 940 885 815 800 450 250 830 675
PZ2-1000 500 400 250 22 700 900 1246 670 548 36 100 23 1175 966 1076 1000 550 268 1300 1072
PZ2-1200 1296 780 652 40 120 1375 1080 1106 1200 650 396 1721 1446
注：D2位操纵台底面凸起部分尺寸，基础预留孔应大于此数。
不同L值时的连接杆长度H4
型号 L
5000 45000 4000 3500
PZ2-400 3780 3280 2780 2580
PZ2-500
PZ2-600 3510 3010 2510 2010
PZ2-800
PZ2-1000 3120 2820 2120 1620
PZ2-1200 3040 2540 2040 1540

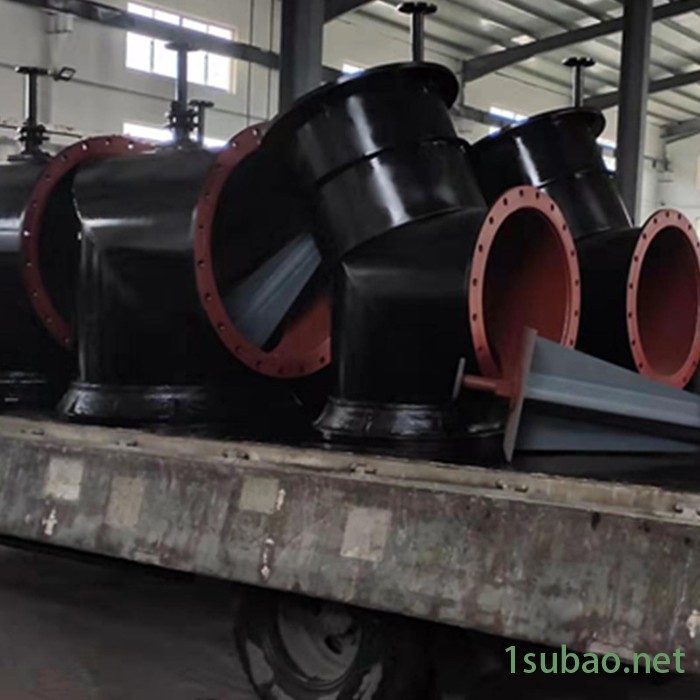

PZ2型配水闸阀机构图
其它：
1、成套供应范围：操纵台一件、闸阀一件、短管一件、连接杆一件，用于闸阀和短管法兰连接的胶垫一件，电动机和涡轮箱一件。
2、随技术文件：产品合格证一份，本说明书一份。
3、质量保证：再过流零件的材质符合输送介质的要求，用户恰当的遵守保管和使用规则的条件下，从本厂发货之日起的十八个月内，连续运转不超过十二个月，产品应制造不良而发生损坏或不能正常工作时，本场免费为用户更换或修理产品或零件。易损件磨损不在此限。
