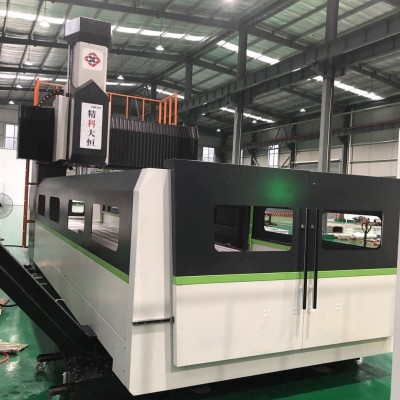

精科大恒22系列定梁动台数控龙门铣床
大恒数控龙门铣床门宽2.2米机床结构特点：固定式床身、工作台移动，主轴箱随溜板上下移动，亦可沿横梁左右移动实现三轴联动，配置18.5/22KW主镗铣头。机床主铣头具有铣削、镗削、钻削、锪孔等功能，适用于机械、钢铁、能源、汽车、航空航天、兵器、船舶等行业的大、中型零件的加工。配备附件铣头后可实现工件的一次装夹，安装直角铣头可五面加工，一机多用，提高了工件的效率。
1. 系统标配日本发那科β电机含18.5KW主轴电机（选配超同步22kw）
2. Z轴行程标配800/1000（选配可加高到1250）
3. 工件过硬，要求大力量（选配意大利BF变速箱）
4. 如工件需要频繁换刀（选配24把冈田刀库）
5. 主轴标配同步带轮链接（可选配直连）
6. 3204以下型号工作台下面是2条55滚柱线轨，3204以上型号工作台底下是4条55滚柱线轨
7. 导轨THK和上银价格一样，订货时候需确认交期
8. 新代系统用新代电机三轴35NM5.5kw主轴电机北京超同步22kw 价格在发那科β上减差价
| 数控龙门铣床DHXK2203型技术参数 | |
| 项目名称 | |
| DHXK2203型号定义 | 大恒数控龙门铣床2203-龙门宽度为2200mm |
| 工作台面尺寸（宽×长）（mm） | 1800*3000 |
| 工作台移动方向行程（X轴mm） | 3200 |
| 主轴滑座移动方向行程（Y轴mm） | 2200 |
| 主轴上下移动方向行程（Z轴mm） | 1000 |
| 龙门宽度（mm） | 2200 |
| 主轴断面至工作台面距离（mm） | 200-1200 |
| 工作台T型槽（数目-尺寸×间距） | 9-22×200 |
| 主轴规格（型号/安装直径）标准皮带式，选配 直连式 | BT50/φ190 选配BT40/φ150 |
| 主轴转速 | 6000rpm/8000rpm |
| 滚柱丝杆规格（日本THK） | R63-10 YZ:R50-10 |
| XYZ轴导轨规格(上银/THK) | X/Y轴55重载滚柱线轨，Z轴：T型滑轨（选配方滑枕、线轨） |
| X轴伺服电机传动方式及传动比 | 直连 |
| YZ轴伺服电机传动方式及传动比 | 直连 |
| 主轴电机 | 主轴电机：18.5（选配22KW）,额定扭矩143/140NM |
| XYZ向伺服电机 | 37.2Nm：Z轴抱闸 |
| 工作台承重（吨） | 6 |
| 光机重量约（吨） | 31 |
| XYZ轴定位精度（mm） | 0.025 |
| XYZ轴重复定位精度（mm） | 0.015 |
| 整机数控系统（标配三菱） | 选配日本发那科OIMF、德国西门子828D、中国台湾新代21MA |
精科大恒22系列定梁动台数控龙门铣床
机床主要结构特点：（机床框架图）
1．X轴：工作台沿固定床身导轨纵向往复运动。
X轴传动：采用交流伺服电机传动滚珠丝杠传动，带动工作台运动，实现X轴直线运动。。
导轨形式：中国台湾上银2条55型滚柱直线导轨，每条安装6个滑块。
2．Y轴：铣头溜板沿横梁导轨往复运动。
Y轴传动：采用交流伺服电机传动滚珠丝杠传动。
导轨形式：中国台湾上银55型直线导轨2条，采用阶梯型一平一侧结构，滑块单条3个
3．Z轴：铣头滑枕沿溜板导轨垂直往复进给运动。
Z轴传动：采用交流伺服电机通过滚珠丝杠带动主轴箱上下进给运动，并加双杠配重
导轨形式：贴塑滑动复合导轨。
4. 铣头：主铣头转速6000转，电机扭矩140*4NM，T型滑枕结构。
5. 大件：
机床大件包括床身、工作台、立柱、、横梁、铣头溜板、铣头滑枕、铣头。
机床大件均采用树脂砂造型、高强度铸铁件。大件毛坯经热时效处理粗加工二次回火，以内应力；粗加工后进行充分的时效处理，以加工残余应力；精加工在数控龙门镗铣床上采用自由装夹的方式进行高速轻切削，使机床具有良好的刚性和精度保持性。
