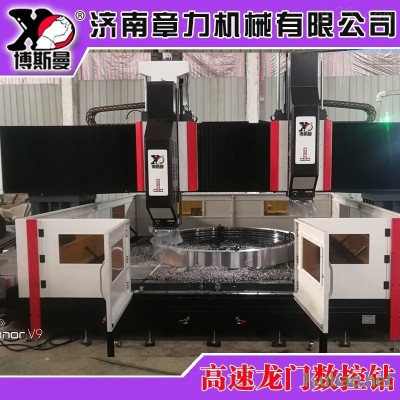

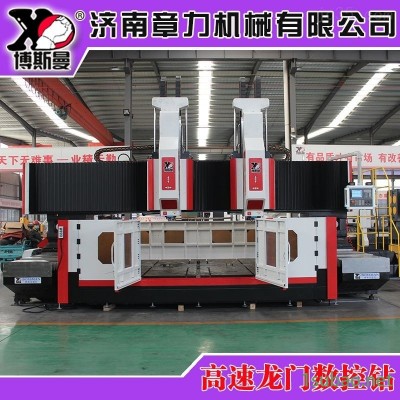

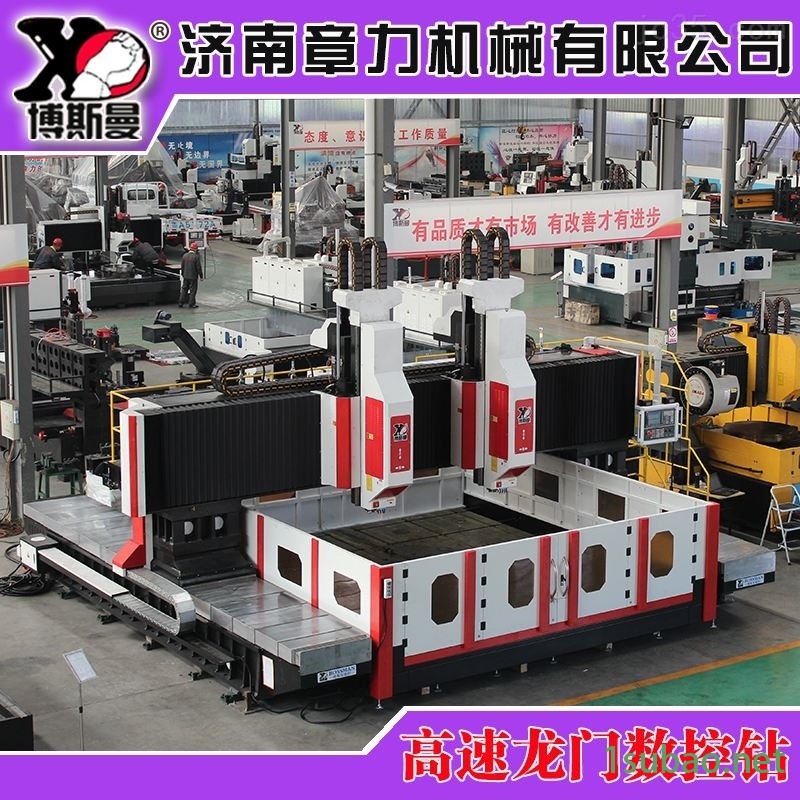

新品工程机械大型法兰轴承钻铣用数控高速钻铣床

工程机械大型法兰轴承钻铣用数控高速钻铣床：博斯曼（BOSM）龙门移动式数控高速钻铣床系列主要用于平板、法兰、盘类、环件等厚度在有效范围内工件的高效钻孔加工。可在单质材料零件及复合材料上实现钻通孔、盲孔。机床加工过程数字控制，操作十分方便。能实现自动化、精度高、多品种、大批量生产。

工程机械大型法兰轴承钻铣用数控高速钻铣床

机床结构：

本设备主要有床身工作台、移动式龙门、移动滑鞍、钻铣削动力头、自动润滑装置及防护装置、循环冷却装置、数字控制系统、电气系统等组成。滚动线轨副支撑和导向、精密丝杠副驱动，机床具有较高的定位精度和重复定位精度。

风电轴承 , 轧机轴承 , 回转支承 , 船用法兰 , 风电法兰 , 压力容器法兰等厚度在有效范围内工件的高效钻孔加工。可以在单质材料零件及复合材料上实现钻通孔、盲孔。机床加工过程数字控制，操作方便。能实现自动化、高精度、多品种、大批量生产。为了满足不同用户的加工需求，公司开发了多种定型产品，除常规机型外，还可根据用户实际需求设计定。

 大型龙门钻铣床技术参数表

移动式龙门：

移动式龙门为灰口铁(HT250)铸造加工，在龙门前侧安装有两条55#超高承载力的滚动直线导轨副。一套精密滚珠丝杠副及一台伺服电机，使动力头滑板作Y轴方向移动，动力头滑板上均安装钻削动力头。龙门的移动是由伺服电机通过精密联轴器带动滚珠丝母在滚珠丝杠上的旋转来实现。

钻削动力头：

钻削动力头采用伺服主轴电机，通过齿形同步带减速增加扭矩带动精密主轴，主轴采用前四后二式六列日本角接触轴承实现无级变速，主轴配置气动换刀系统，使刀具更换快捷方便，进给为伺服电机和滚珠丝杠驱动。X、Y轴能够联动，采用半闭环控制，能够实现直线、圆弧插补功能。主轴端为BT50锥孔，配有意大利罗托福斯高速旋转接头，可使用高速U钻中心出水加工

自动排屑器和循环冷却装置

 在工作台两侧各配有一台自动排屑器并在端头配置一台过滤机，自动排屑器为平板链式，一侧安装有一台冷却泵，其出口用胶管与中心出水过滤系统相连，冷却液流入排屑器，排屑器提升泵把冷却液打入中心出水过滤系统，高压冷却泵再把过滤后的冷却液循环供给主轴钻孔冷却用。并配有运屑小推车，运送切屑十分方便。本设备配置刀具内冷和外冷系统，采用高速钻孔时，采用刀具内冷，轻铣时采用外部冷却
