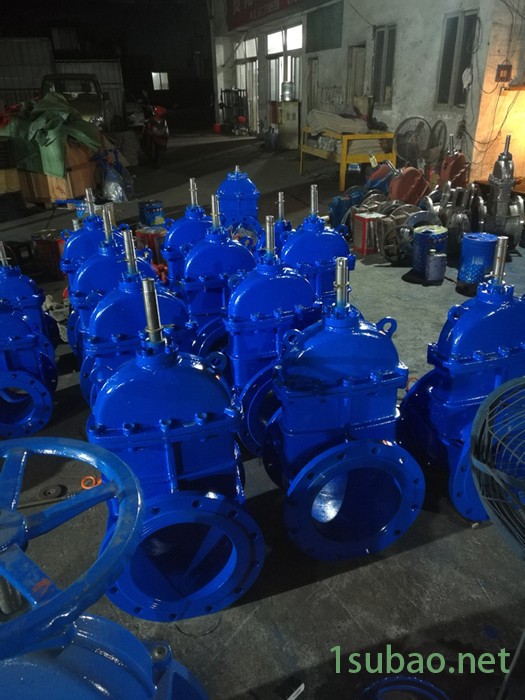

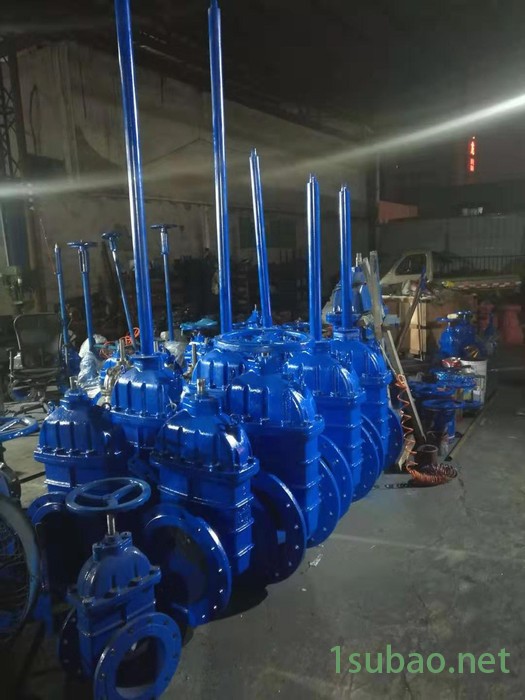

| 一、 RVCX埋地式弹性座封闸阀概述： RVCX埋地式弹性座封闸阀采用无凹腔结构，阀体阀盖内外表面喷涂环氧树脂，闸板表面包覆橡胶，这样从根本上杜绝了腐蚀发生的可能性。 1、整体阀盖暗杆设计，结构紧凑；阀杆螺母与闸板两体结构，无卡阻现象发生；直通道，无泄留凹腔；阀杆密封采用“O”形密封圈。
2、有的防腐性能，壳体内，外表面喷涂环氧树脂，需要时内表面衬搪瓷；连接螺栓采用内六角螺栓，顶部胶封。
3、可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998，闸板整体包覆符合卫生检验的橡胶；阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。
适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。 品牌:三科 连接形式:法兰 主体材料:铸铁 公称通径:50—1200（mm） 适用介质:水 材质:铸铁 密封形式:软密封型 外形:中型 流动方向:单向 驱动方式:手动 压力环境:常压 工作温度:常温 类型(通道位置):直通式 型号:RVCX 二、 RVCX埋地式弹性座封闸阀主要性能参数： | 压力等级 | 1.0MPa、1.6MPa、2.5MPa | | 阀体耐压 | 1.5MPa、2.4MPa、3.75MPa | | 密封试验 | 1.1MPa、1.76MPa、2.75MPa | | 工作温度 | 0～80℃ | | 适用介质 | 水、油、蒸气等 | 三、 RVCX埋地式弹性座封闸阀主要零件材料： | 序号 | 名称 | 材料 | 序号 | 名称 | 材料 | | 1 | 阀体 | 球墨铸铁 | 8 | 止推垫 | 锡青铜 | | 2 | 闸板 | 球墨铸铁外覆EPDM | 9 | 轴套 | 锡青铜 | | 3 | 螺栓 | 镀锌 | 10 | 螺栓 | 镀锌 | | 4 | 密封圈 | NBR | 11 | 轴盖 | 球墨铸铁 | | 5 | 阀盖 | 球墨铸铁 | 12 | 防尘罩 | NBR | | 6 | 阀杆 | 不锈钢 | 13 | 手轮 | 铸铁 | | 7 | “O”形密封圈 | NBR | 14 | 紧固螺母 | 镀锌 | 四、 RVCX埋地式弹性座封闸阀主要尺寸及重量： | 型号 | 公称口径DNmm | L | D1 | D | Z-Φd | H | | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | | RVC(H)X
Z45X
Z41X | 50 | 180 | 125 | 165 | 4-Φ18 | 268 | | 65 | 190 | 145 | 185 | 4-Φ18 | 296 | | 80 | 240 | 160 | 200 | 8-Φ18 | 340 | | 100 | 250 | 180 | 235 | 8-Φ18 | 367 | | 125 | 254 | 210 | 250 | 8-Φ18 | 424 | | 150 | 280 | 240 | 290 | 8-Φ23 | 515 | | 200 | 300 | 295 | 340 | 8-23 | 12-23 | 550 | | 250 | 380 | 350 | 355 | 410 | 12-23 | 12-25 | 685 | | 300 | 400 | 400 | 410 | 460 | 12-23 | 12-25 | 760 | | 350 | 430 | 460 | 470 | 520 | 16-23 | 16-25 | 845 | | 400 | 406 | 515 | 525 | 580 | 16-26 | 16-30 | 945 | | 450 | 432 | 565 | 585 | 640 | 20-26 | 20-30 | 1020 | | 500 | 457 | 620 | 650 | 715 | 20-26 | 20-34 | 1140 | | 600 | 508 | 725 | 770 | 840 | 20-30 | 20-36 | 1320 |
|
