| 材质 | 碳钢 |
|---|---|
| 产品别名 | 安全阀 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 自动 |
| 适用介质 | 水 |
| 用途 | 安全 |
| 压力环境 | 常压 |
| 品牌 | 三科阀门 |
| 型号 | GYA |
| 加工定制 | 否 |
| 通道位置 | 直通式 |
一、产品概述：

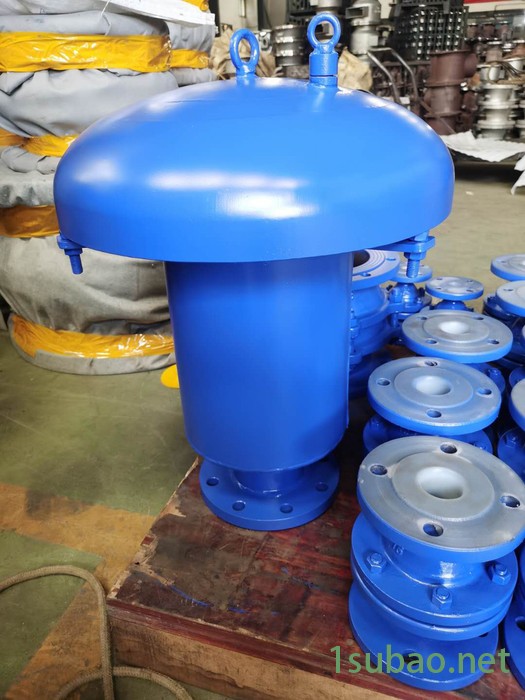

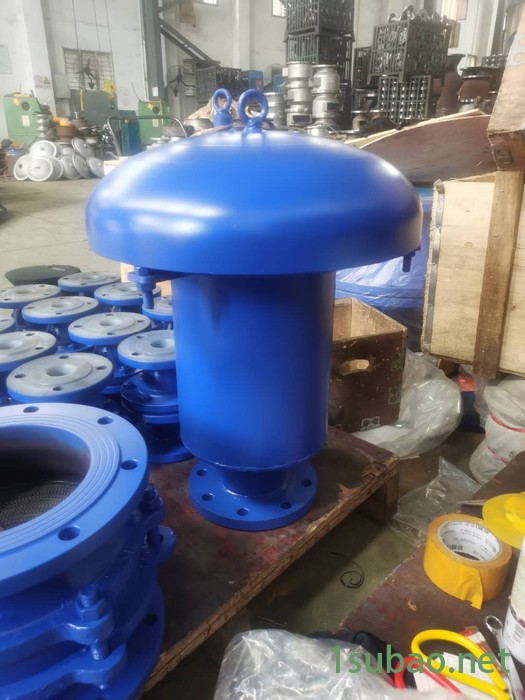

GYA液压安全阀是呼吸阀的安全备用设备，液压安全阀安装在油罐顶部，与呼吸阀并列使用，在呼吸阀失灵时起安全作用。它的吸气和呼气的动作压力略高于呼吸阀，在呼吸阀一旦失灵或在冬季，其活瓣冻结时，液压安全阀的液封即被破坏从而保护油罐遭到破坏。
二、性能参数：
产品名称：液压安全阀
口径 ：DN50-DN300mm
材质：碳钢、不锈钢
法兰连接压力：0.6-1.6MPA
操作压力：+200毫米水柱 、-65毫米水柱
三、连接尺寸：
| 规格 | 图号 | 重量 | 安装尺寸（毫米） | |||||||
| d | D | D1 | D2 | d1 | L | H | | |||
| DN80 | GYA-80 | 38 | ?85 | ?150 | ?185 | ?125 | ?18 | 376 | 424 | 4 |
| DN100 | GYA-100 | 42 | ?105 | ?170 | ?205 | ?145 | ?18 | 500 | 605 | 4 |
| DN150 | GYA-150 | 66 | ?158 | ?225 | ?265 | ?200 | ?18 | 650 | 705 | 8 |
| DN200 | GYA-200 | 97.2 | ?210 | ?280 | ?315 | ?255 | ?18 | 900 | 755 | 8 |
| DN250 | GYA-250 | 140.2 | ?264 | ?335 | ?370 | ?310 | ?18 | 1050 | 885 | 12 |
