| 标准 | 国标 |
|---|---|
| 材质 | 黄铜 |
| 公称通径 | 15-65（mm） |
| 规格 | 15-65（mm） |
| 结构形式 | 弹簧式 |
| 连接形式 | 外螺纹 |
| 流动方向 | 单向 |
| 适用介质 | 水、蒸汽、空气 |
| 形态 | 角式 |
| 零部件及配件 | 阀体 |
| 压力环境 | 低压 |
| 阀瓣开启高度 | 微启式安全阀 |
| 类型(通道位置) | 直角式 |
| 阀体构造 | 不封闭式 |
| 品牌 | 浙江领鼎 |
| 型号 | A27W/A28W |
| 加工定制 | 是 |

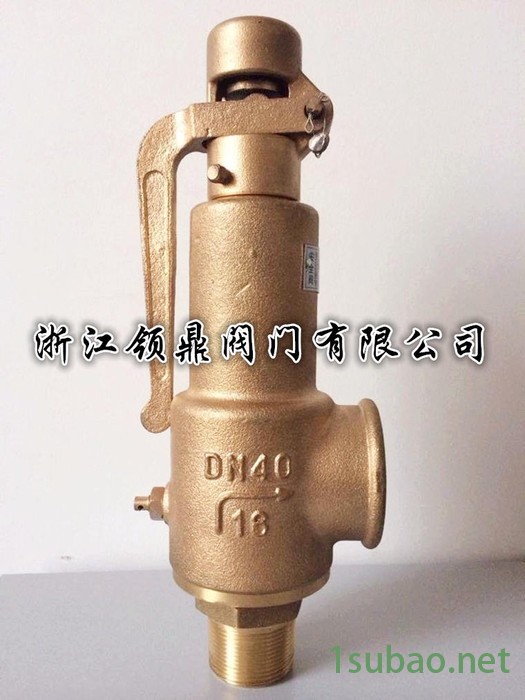

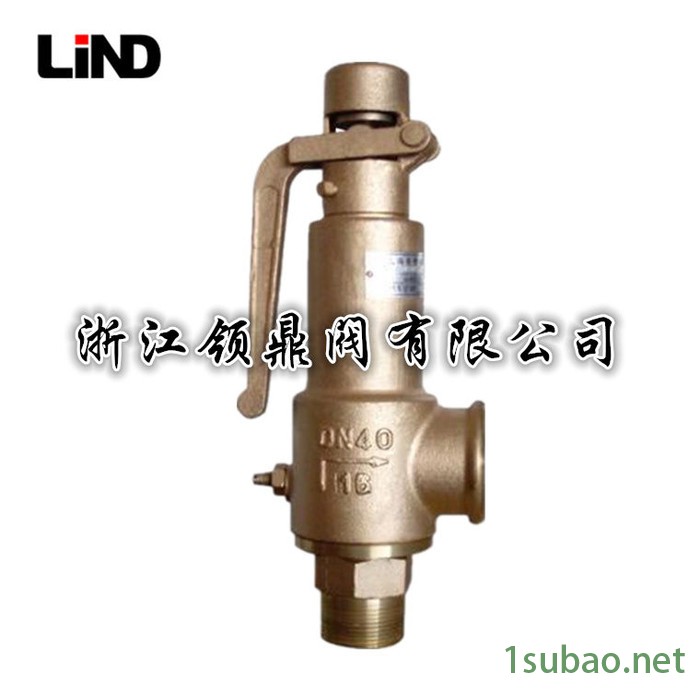

A27W-16T安全阀适用于工作温度≤200℃的水、空气、蒸气等介质的设备或管路上。作为超压保护装置。
A27型主要外形及连接尺寸
| 公称通径 | 尺寸 | |||||
| do | Rc | L | L1 | G | H | |
| 15 | 10 | 1/2" | 40 | 65 | 1/2" | 135 |
| 20 | 15 | 3/4" | 45 | 70 | 3/4" | 140 |
| 25 | 20 | 1" | 45 | 76 | 1" | 155 |
| 32 | 25 | 11/4" | 55 | 85 | 11/4" | 170 |
| 40 | 32 | 11/2" | 55 | 85 | 11/2" | 310 |
| 50 | 40 | 2" | 67 | 100 | 2" | 322 |
| 65 | 50 | 21/2" | 76 | 112 | 21/2" | 344 |
| 80 | 65 | 3" | 110 | 135 | 3" | 395 |
