| 标准 | 国标 |
|---|---|
| 材质 | 碳钢 |
| 公称通径 | 20-25（mm） |
| 规格 | 20-25（mm） |
| 结构形式 | 弹簧式 |
| 连接形式 | 外螺纹 |
| 流动方向 | 单向 |
| 适用介质 | 空气 |
| 形态 | 角式 |
| 零部件及配件 | 阀体 |
| 压力环境 | 常压 |
| 阀瓣开启高度 | 微启式 |
| 类型(通道位置) | 直角式 |
| 阀体构造 | 封闭式 |
| 品牌 | 浙江领鼎 |
| 型号 | AQ-20 |
| 加工定制 | 是 |

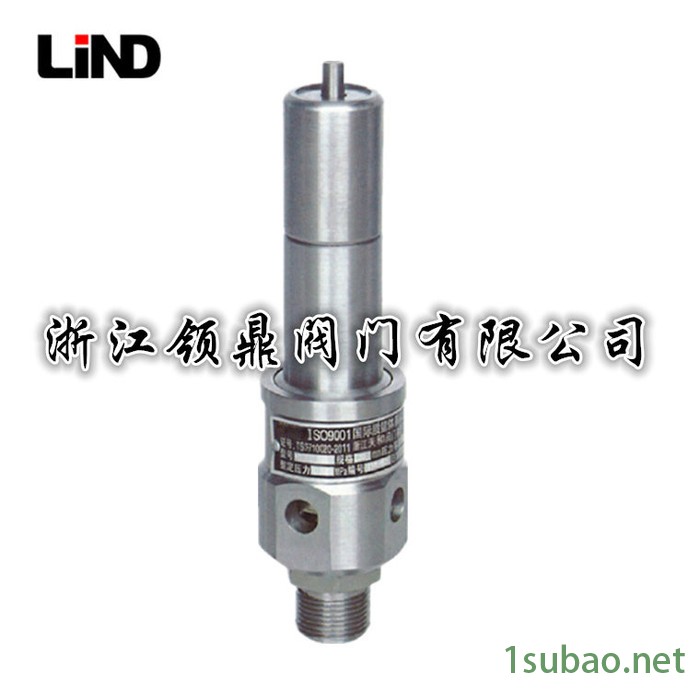

空压机安全阀AQ20适用于工作温度≤200℃的空气，系空压机专用安全阀，当设备内压力超过允许值时，阀门自动开启，继而全量排放，当压力降低到规定值时，阀门自动关闭，保证设备安全运行。

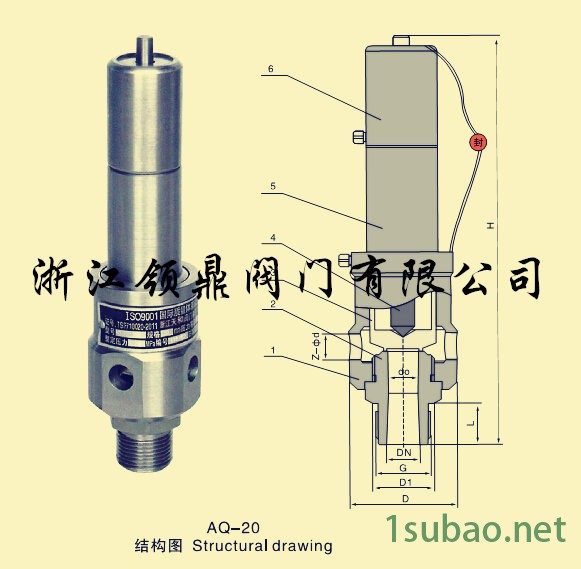

主要零部件材料
No. | 零件名称 | AQ-20材料 |
1 | 阀 体 | 2Cr13 |
2 | 阀 座 | 2Cr13 |
3 | 阀 瓣 | 2Cr13 |
4 | 阀 杆 | 2Cr13 |
5 | 阀 盖 | ZG230-450 |
6 | 阀 帽 | ZG230-450 |
主要外形及连接尺寸
公称通径 | 尺寸 | ||||||
do | G | D | D1 | Z-d | L | H | |
20 | 17 | G1＂ | 62 | 44 | 4-17 | 25 | 220 |
25 | 20 | M36×2 | 70 | 50 | 4-20 | 28 | 226 |
