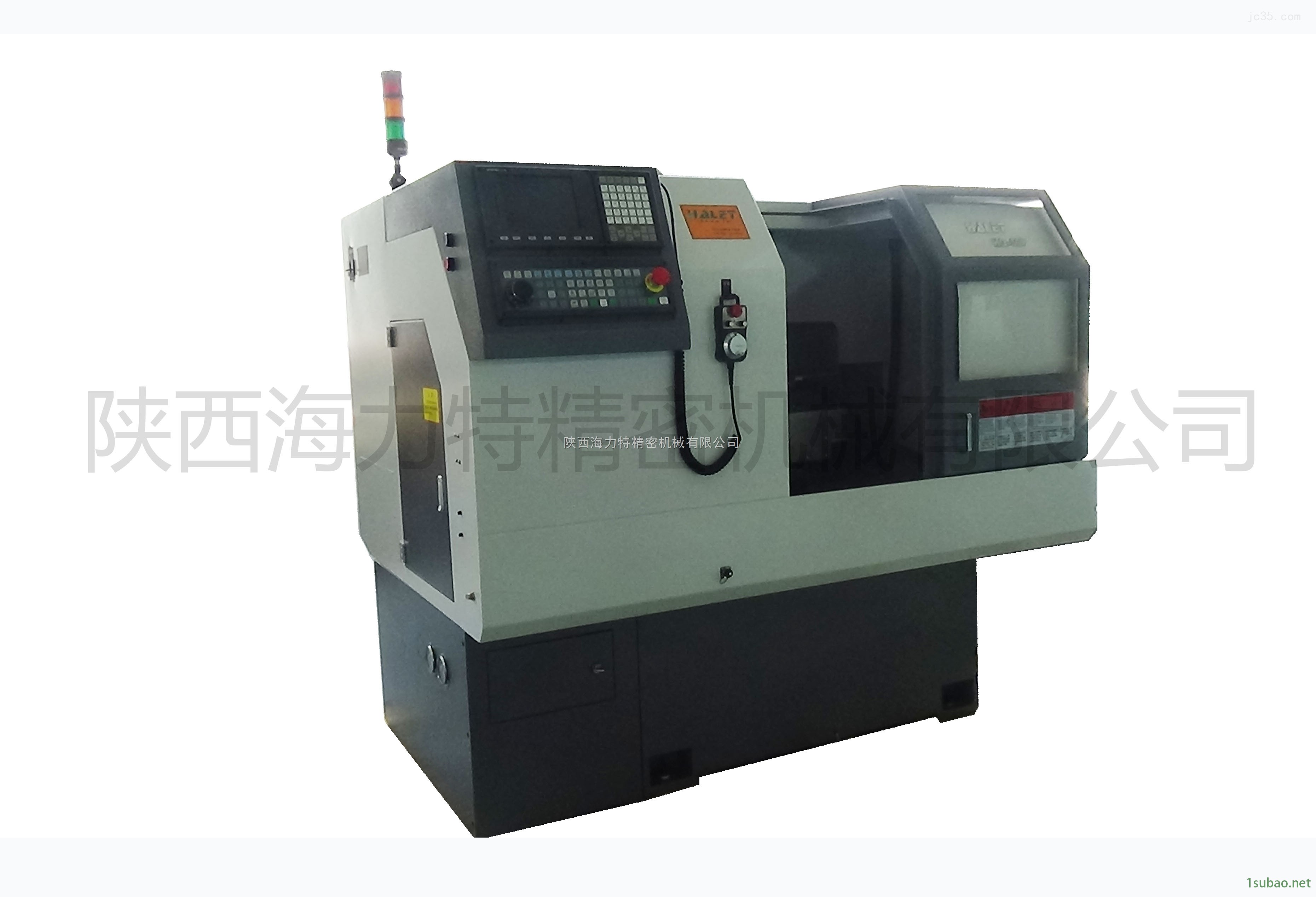

精密球面类零件加工机床HQ-50PX秉承海力特机床惯有效率高、刚性强、稳定性好的品质，普遍应用于各种球面产品的精密加工。是我公司针对市场需求自主研发的一款专门加工精密球面类零件的机床。
★大直径丝杠、宽幅线轨、大跨距滑块结构，使机床刚性大幅提高。
★X向精密小导程滚珠丝杠进给顺畅，定位准确。
★基于球形数学模型专门研发极坐标转盘，回转精度U级，侧向游隙和定位精度均达到角秒级，加工的球面轮廓度可达0.002mm。
★针对球杆，后拉式精密夹头搭配后定位系统，零件更换快捷、方便。
★针对球阀，精密涨芯轴配置后定位系统，零件加工位置精度得到有效保证。
精密球面类零件加工机床HQ-50PX技术参数
| HQ-50P技术参数 | 配 置 | |||||
| 加工能力 | zui大回转直径 | ￠250mm | 照明设备 | Ο | ||
| 刀座底板上回转直径 | ￠250mm | 冷却系统 | Ο | |||
| zui大加工直径 | ￠50mm/￠160mm | 高压冷却系统 | Δ | |||
| zui大过棒料直径 | ￠35mm | 自动润滑系统 | Ο | |||
| 主 轴 | 工件夹持方式 | 夹持系统 | 油雾分离系统 | Δ | ||
| 主轴转速范围 | 50-5000rpm | 工具及工具箱 | Ο | |||
| 主轴端部规格 | A2-4 | 操作说明书 | Ο | |||
| 快进速度 | X轴快移速度 | 6m/min | 使用说明书 | Ο | ||
| Z轴快移速度 | 9m/min | 维修手册 | Ο | |||
| B轴快移速度 | B轴70r/min | 弹簧夹头 | 气动方式 | |||
| 行 程 | X轴移动量 | 80mm | 液压方式 | Ο | ||
| Z轴移动量 | 160mm | 液压筒夹 | ||||
| B轴移动量 | B轴0°-145° | 卡盘 | ||||
| 电 机 | 主轴电机 | 3.7/5.5KW | 刀架简易拔料器系统 | |||
| 进给电机 | 0.75-1KW | 脚踏开关 | Ο | |||
| 其 他 | 刀架形式 | 电动刀架/刀塔 | 程序控制吹气功能 | Δ | ||
| 刀方规格 | 20x20 | C轴 | ||||
| zui大容刀数量 | 4把/6把 | 精密C轴分度 | ||||
| 电器容量 | 8KVA | 动力头 | ||||
| 机床尺寸(长x宽x高) | 1844x1300x1580mm | 动力头攻丝功能 | ||||
| 主轴中心高度 | ≈1048mm | 液压站 | Ο | |||
| 机床重量 | ≈2000kg | 电器箱温度调节器 | Δ | |||
自动开闭门 | Δ | |||||
|
|
|
| 接料传输机构 | ||
上下料系统 | Δ | |||||
工业机器手臂系统 | Δ | |||||
多棒材送料机 | ||||||
排屑器 | Δ | |||||
| 数控系统：○FANUC ●SYNTEC ○KND Ο标配附件 Δ选配附件 无 | ||||||
| ●标配 Ο选配 | ||||||
HQ-50P使用范围
1.该车床特别适用于各类超精密级内外球镜面的加工。
2.该车床同样适用于各类反射镜及超高精度零件的加工。
3.该车床特别适用于光学镜面加工,光学镜片模具/汽车转向系统球头销加工,球阀球心加工等球体类高精度加工
