| 材料 | 金属 |
|---|---|
| 测量范围 | 0-1800℃ |
| 类型 | 热电偶 |
| 品种 | 热电偶 |
| 输出信号 | 数字型 |
| 外形尺寸 | 1000mm |
| 制作工艺 | 集成 |
| 种类 | 温度 |

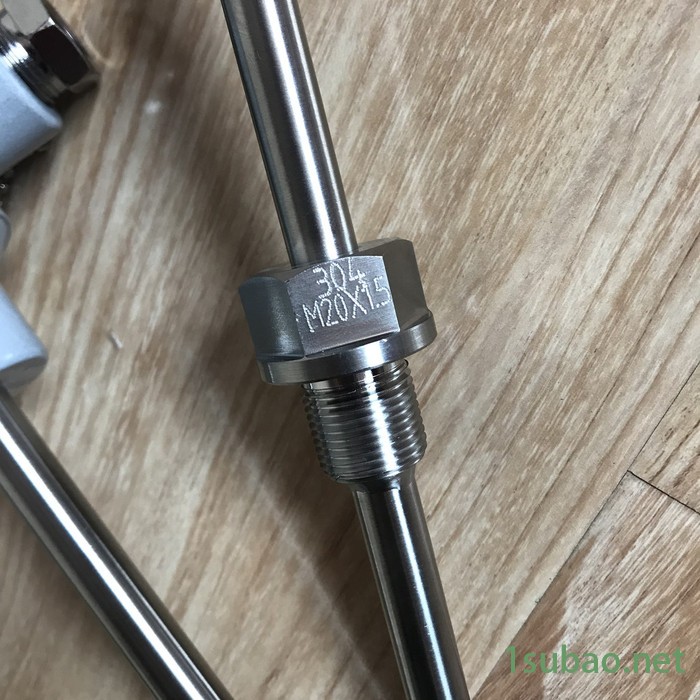

| 联接型式 | 固定螺纹 |
| 允差等级 | A |
| 分度号 | K型 |
| 热响应时间 | 6s |
| 品牌 | 茂书 |
| 型号 | WRN-230 |
| 加工定制 | 是 |
| 质量认证 | CCC |

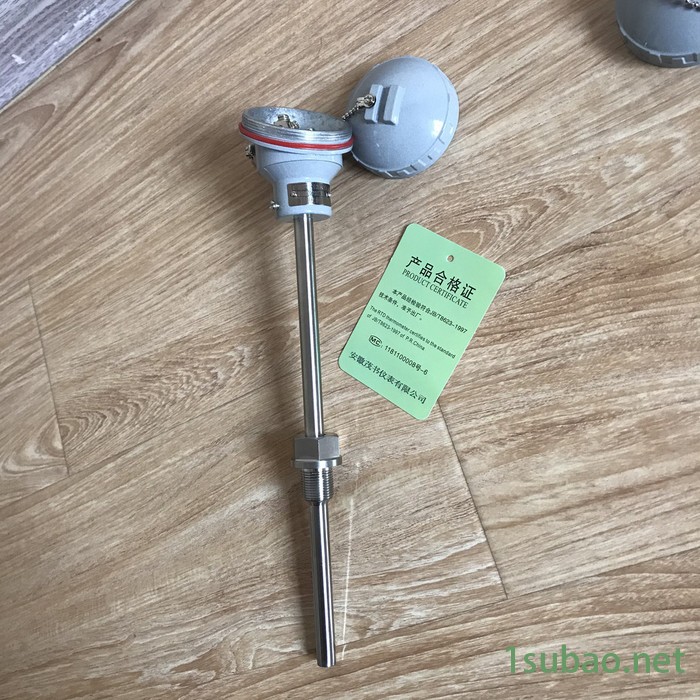

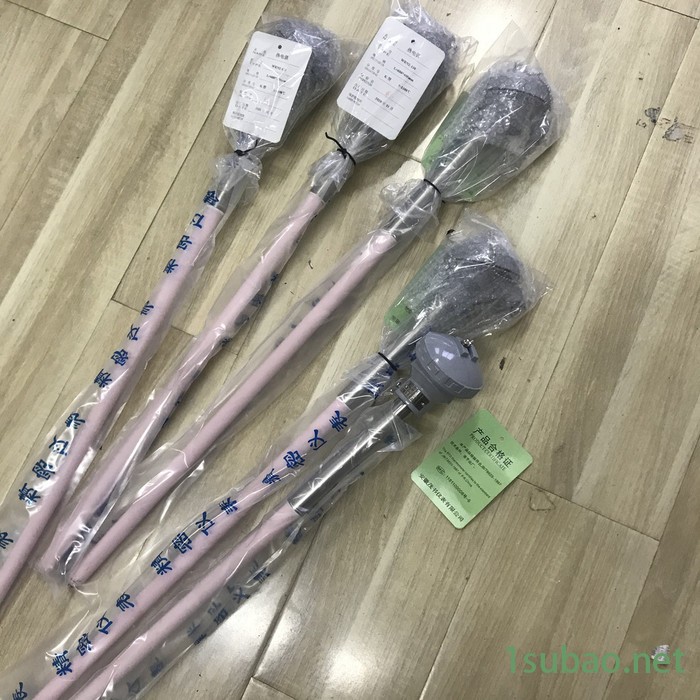

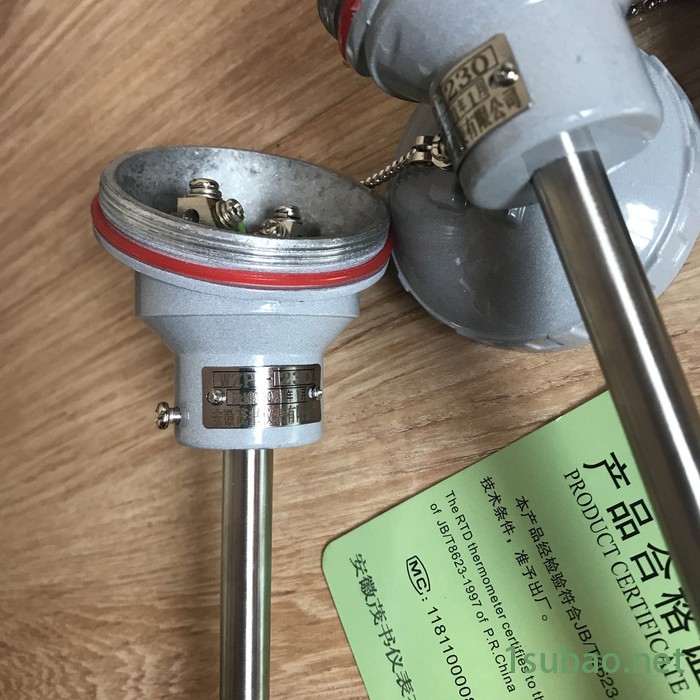

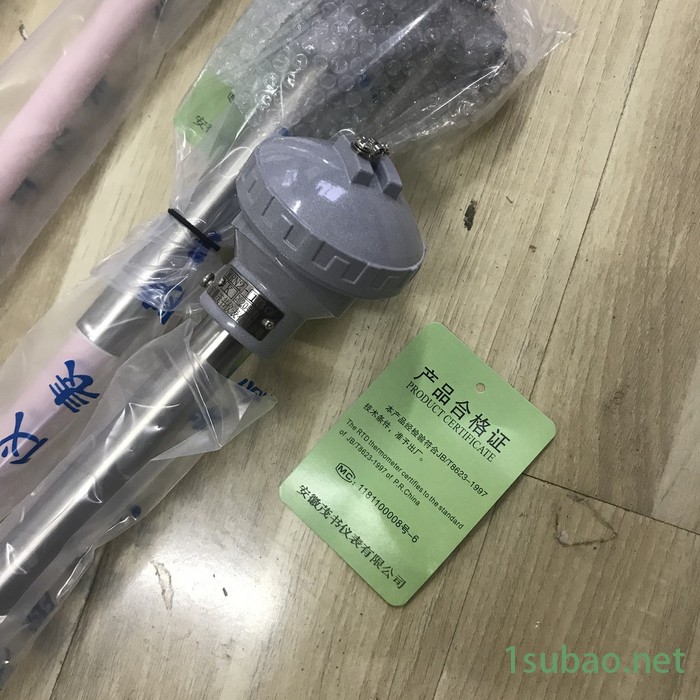

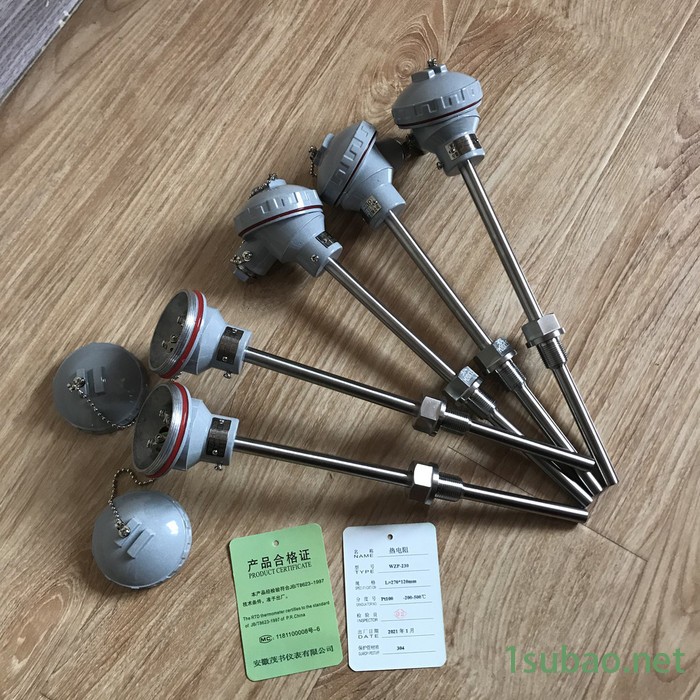

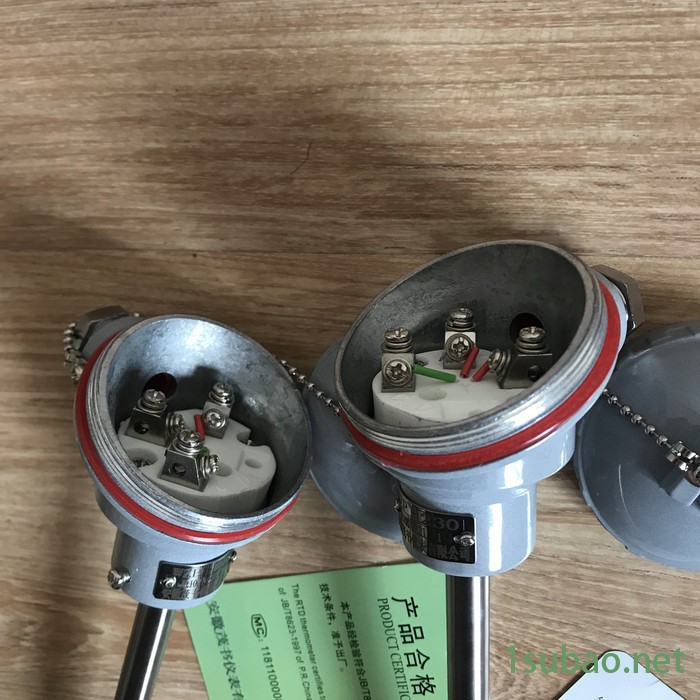

装配热电偶
1、应 用
通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。
2、特 点
·装配简单，更换方便
·压簧式感温元件，抗振性能好；
·测温范围大
·机械强度高，耐压性能好
3、工作原理
热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
4、主要技术参数
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
5、常温绝缘电阻
热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000Ω.m。
6、测量范围及允差
| 型 号 | 分 度 号 | 允 差 等 级 | |||
| I | II | ||||
| 允差值 | 测温范围°C | 允差值 | 测温范围°C | ||
| WRN | K | ±1.5°C | -40~+375 | ±2.5 °C | -40~+333 |
| ±0.004ltl | 375~1000 | ±0.0075 ltl | 333~1200 | ||
| WRM | N | ±1.5°C | -40~+375 | ±2.5°C | -40~+333 |
| ±0.004 ltl | 375~1000 | ±0.0075 ltl | 333~1200 | ||
| WRE | E | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
| ±0.004 ltl | 375~800 | ±0.004 ltl | 333~900 | ||
| WRF | J | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
| ±0.004 ltl | 375~750 | ±0.004 ltl | 333~750 | ||
| WRC | T | ±1.5°C | -40~+125 | ±1°C | -40~+133 |
| ±0.004 ltl | 125~350 | ±0.0075 ltl | 133~350 | ||
