| 材料 | 金属 |
|---|---|
| 测量范围 | -200-650℃ |
| 类型 | 铠装热电阻 |
| 输出信号 | 数字型 |
| 联接型式 | 固定法兰 |
| 允差等级 | A |
| 分度号 | Pt100 |
| 热响应时间 | 0.2s |
| 品牌 | 茂书 |
| 型号 | WZPK-438 |
| 加工定制 | 是 |

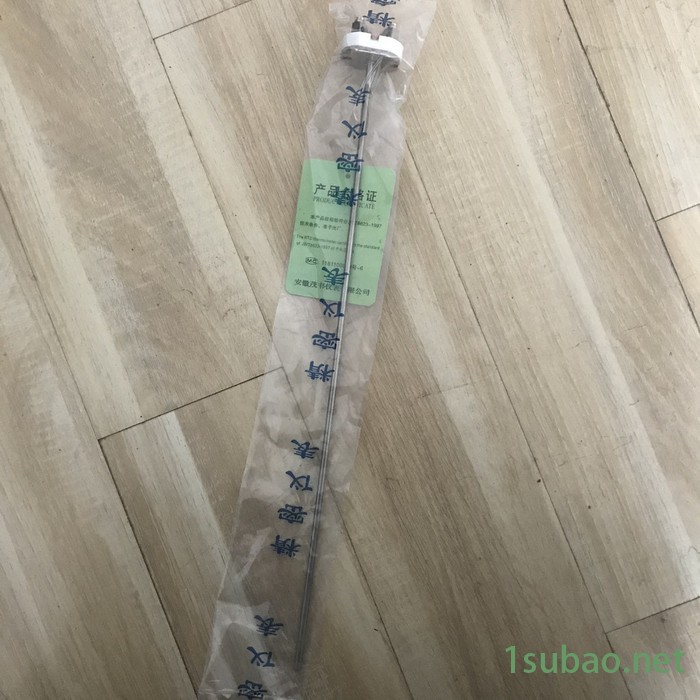

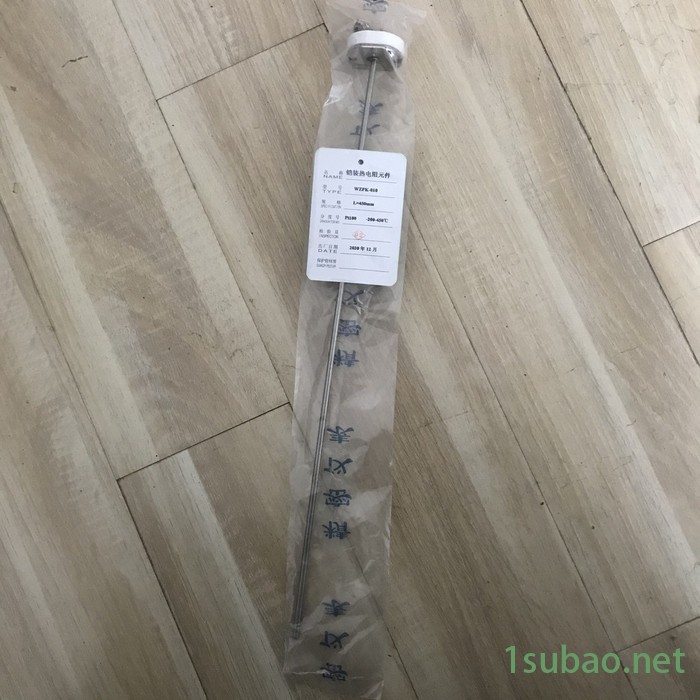

铠装热电阻
1、应 用
通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的-200℃—500℃范围内液体，蒸汽和气体介质以及固体表面温度。
2、特 点
·热响应时间少，减小动态误差；
·直径小，长度不受限制；
·测量精度高；
·进口薄膜电阻元件，性能可靠稳定；
3、工作原理
铠装热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
4、主要技术参数
产品执行标准
IEC751
JB/T8623-1997
JB/T8622-1997
5、偶丝直径材料
| 偶丝形式 | 单支式 | 双支式 |
| 套管直径 | Φ3 Φ4 Φ5 Φ6 Φ8 | Φ4 Φ5 Φ6 Φ8 |
| 套管材质 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
6、常温绝缘电阻
热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电极与外套管之间的绝缘电阻>100MΩ。
7、测温范围及温差
| 型 号 | 分 度 号 | 测温范围°C | 精度等级 | 允 差 |
| WZPK | Pt100 | -200­­-+500 | A级 | ±（0.15+0.002 ltl） |
| WZPK | Pt100 | -200­­-+500 | B级 | ±（0.30+0.005ltl） |
8、热响应时间
| 套管直径 | 热响应时间 |
| Ф3 | ≤3 |
| Ф4 | ≤5 |
| Ф5 | ≤8 |
| Ф6 | ≤12 |
| Ф8 | ≤15 |
9、测量端结构形式
