| 表面粗糙度 | 1.0 |
|---|---|
| 产地 | 广东 |
| 产品认证 | CE |
| 承重 | 500kg |
| 工作台面尺寸 | 430*540mm |
| 加工精度 | 精加工 |
| 加工速度 | 300mm/min |
| 控制系统 | Autocut |
| 售后服务 | 整机保修一年 |
| 输入电压 | 380V |
| 执行标准 | 国标 |
| 锥度 | 6 |
| 适用行业 | 通用 |
| 工作油糟尺寸 | 820*580 |
| Z轴行程 | 400 |
| 品牌 | CYANG/琛扬 |
| 型号 | MS-450C |
| 控制箱重量 | 120 |
| 控制箱装箱尺寸 | 800*800*2100 |
| 走丝速度 | 1-11m/s |
| 切割厚度 | 400mm |
| 工作台行程 | 320*400 |
| 加工电流 | 10A |
| 切割斜度/工件厚度 | 6/80 |

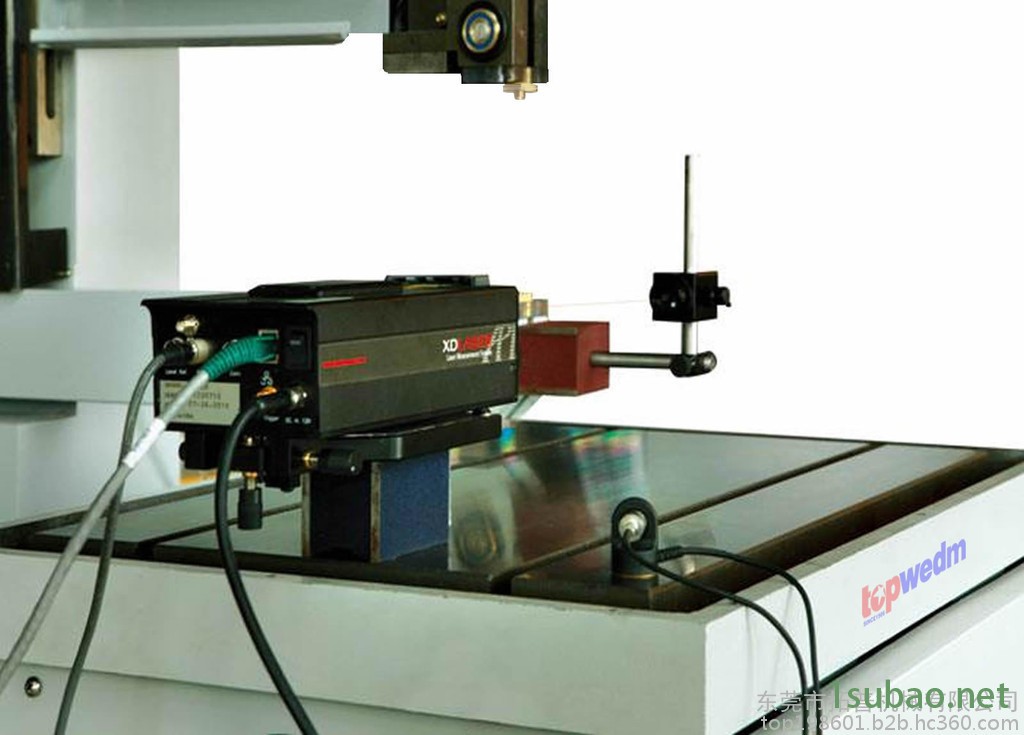

| 适用范围：广泛用于电子工业、通讯工业、造船工业、汽车制造工业、兵器工业、航空航天、高铁等精密模具、电火花电极、精密五金零部件及坚韧性难加工导电物件的加工。能切割平面、斜面及上下异形的工件，极大的拓展了加工范围。 设备严格执行【国标】GB/T 7926-2015 《数控往复走丝电火花线切割机床》精度检验，其各项技术指标符合该标准的要求。 采用实时智能控制高频脉冲电源，通过对放电间隙的实时采样和波形分析，区分短路、微电弧、正常火花放电，空载和间隙二次放电等状态，根据放电状态的变化，按预定方案程序实时控制每一个脉冲能量（同时控制脉冲宽度和峰值加工电流）和每一对相邻脉间停歇时间的长短，防止“短路贯穿线”瑕疵的产生，同时有效防止钼丝的烧伤或烧断，有效降低钼丝的损耗。不仅实现了切割速度和表面粗糙度的兼顾，同时保证了在极速切割的条件下的稳定加工。
1、高效率——工件厚度在60-200mm的正常加工效率在150-250平方毫米/分钟； 2、大电流——5A电流长时间加工工件，加工大电流可达8A； 3、低丝损——5A大电流加工时的钼丝损耗为10万—12万平方毫米丝损1丝；钼丝连续加工时间可达60小时以上； 4、超集成——整个控制柜按集成化设计，便于维修和有效的降低故障率； 5.、大厚度——加工厚度可达1.3米以上； 6、低故障——控制柜内部采用隔离式设计，操作面板采用按键式设计有效的降低故障率； 7、超智能——控制软件有HL, HF, X8，AUTOCUT等任选。 8、超方便——手控盒操作，降低了工人的劳动强度，提高了工人的工作效率，减小了误操作机会。 9、超稳定——控制系统经高温48小时老化工艺，极大降低了故障率。 | |
| 主要技术参数/型号 | MS-450AM |
| 工作液槽尺寸（长×宽×高） | 820×620×400mm |
| 工作台面尺寸（长×宽） | 720×580mm |
| 工作台行程（X×Y） | 400×350mm |
| 工作台承载重量 | 500kg |
| 工件尺寸（长×宽×高） | 720×530×400mm |
| 切割厚度 | 400mm |
| 切割斜度/工作厚度 | ±6°/100mm |
| 切割速度 | 280mm2/min(指定材料和厚度) |
| 加工精度: | ±0.005mm(指定材料20x20x20mm) |
| 加工电流 | 10A |
| 加工表面粗糙度 | Ra≤1.0μm(指定材料和厚度) |
| 电极丝直径范围 | 0.13～0.22mm |
| 工作液箱容量/尺寸 | 80L/550×455×320mm |
| 工作液 | 采用环保水溶性工作液 |
| 控制电箱尺寸 | 580×580×1750mm |
| 控制电箱重量 | 120kg |
| 机床占地面积 | 1850×1530mm |
| 机床总重量 | 1850Kg |
| 主要配置 | |
| 品名 | 品牌及生产厂家 |
| 直线导轨(XY轴) | 台湾上银高精密直线导轨 |
| 直线硬轨(UV轴) | 北方工业高精密直线硬轨 |
| 滚珠丝杆(XY轴) | 北方工业高精密滚珠丝杠 |
| 精密丝杆(UV轴) | 北方工业高精密V型丝杠 |
| 驱动电机（XY轴） | 江苏常州五相十拍步进电机 |
| 驱动电机（UV轴） | 江苏常州三相六拍步进电机 |
| 驱动器（XY轴） | 琛扬数控科技驱动器 |
| 驱动器（UV轴） | 琛扬数控科技驱动器 |
| 显示器 | 17”液晶显示器 |
| 变频器 | 中走丝专用变频器 |
| 总电源开关（带脱扣器） | 正泰品牌 |
| 主要机床电器 | 西门子品牌 |
| 电源板、接口板、控制板 | 琛扬数控科技 |
| 工作液泵 | 国产品牌 |
| 过滤系统 | 10um进口纸滤芯 |
| 运丝电机 | 上海或江苏品牌 |
| XY轴光栅尺 | Oussin |
| 丝筒及工作台丝杆轴承 | 日本NSK |
| 导轮轴承 | 日本NSK |
| 导轮 | 合金 |
| 导向器 | 钻石 |
| 绘图编程控制系统 | X8 |
