| 表面粗糙度 | 1.0um |
|---|---|
| 产地 | 广东 |
| 产品认证 | CE |
| 承重 | 500kg |
| 工作台面尺寸 | 680*920mm |
| 加工精度 | 0.01 |
| 加工速度 | 250mm/min |
| 控制系统 | X8/Autocut |
| 售后服务 | 终身保固 |
| 输入电压 | 380V |
| 执行标准 | 国标 |
| 锥度 | 6-60 |
| 适用行业 | 通用 |
| 工作油糟尺寸 | 920*680 |
| Z轴行程 | 400mm |
| 品牌 | CYANG/琛扬 |

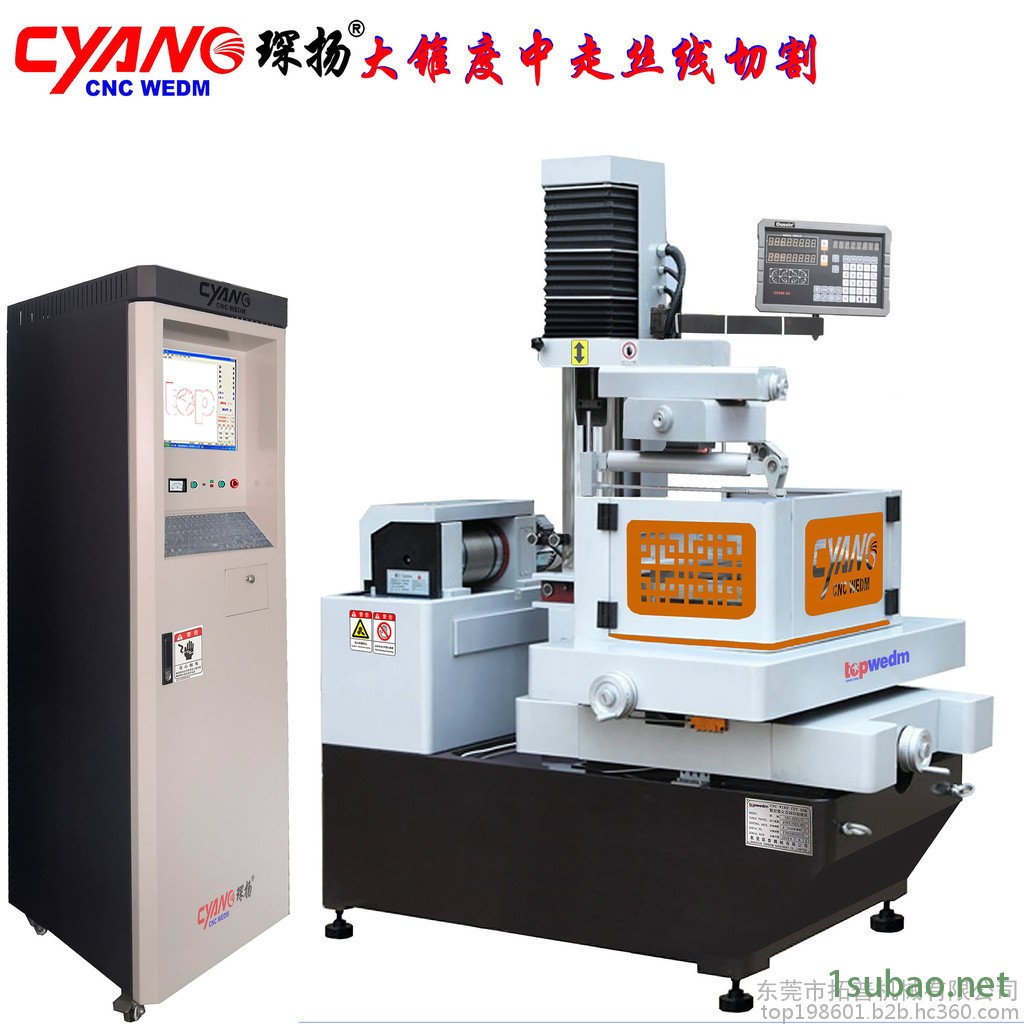

| 型号 | MS-540C |
| 控制箱重量 | 120 |
| 控制箱装箱尺寸 | 760*800*1800 |
| 走丝速度 | 1-11m/s |
| 切割厚度 | 400mm |
| 工作台行程 | 500*400 |
| 加工电流 | 8A |
| 切割斜度/工件厚度 | 6/80 |
适用范围：
广泛用于电子工业、通讯工业、造船工业、汽车制造工业、兵器工业、航空航天、高铁等精密模具、电火花电极、精密五金零部件及坚韧性难加工导电物件的加工。能切割平面、斜面及上下异形的工件，极大的拓展了加工范围。
产品检验：

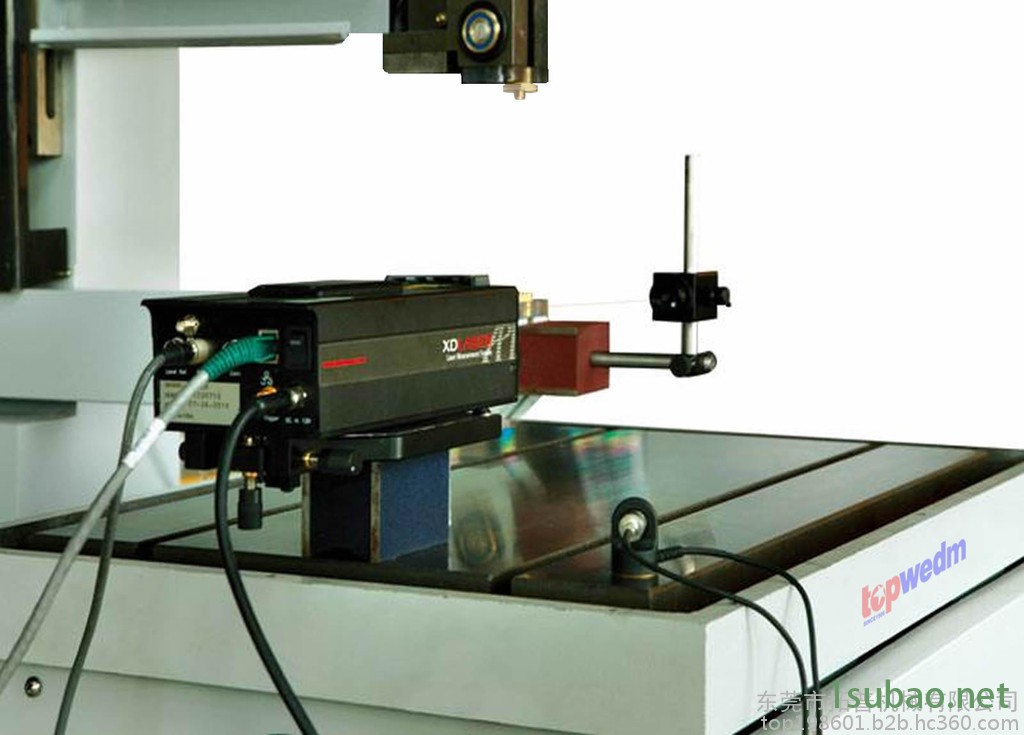

设备严格执行【国标】GB/T 7926-2015 《数控往复走丝电火花线切割机床》精度检验，其各项技术指标符合该标准的要求。
主要特征：
大锥度，高效率，高精度，新结构等为特征。多重保护及报警功能：丝筒超程自动保护，机床断丝自动停机保护，短路自动回退保护，停电记忆保护，短路自动报警，断丝自动报警，加工完自动停机报警。
主要配置：

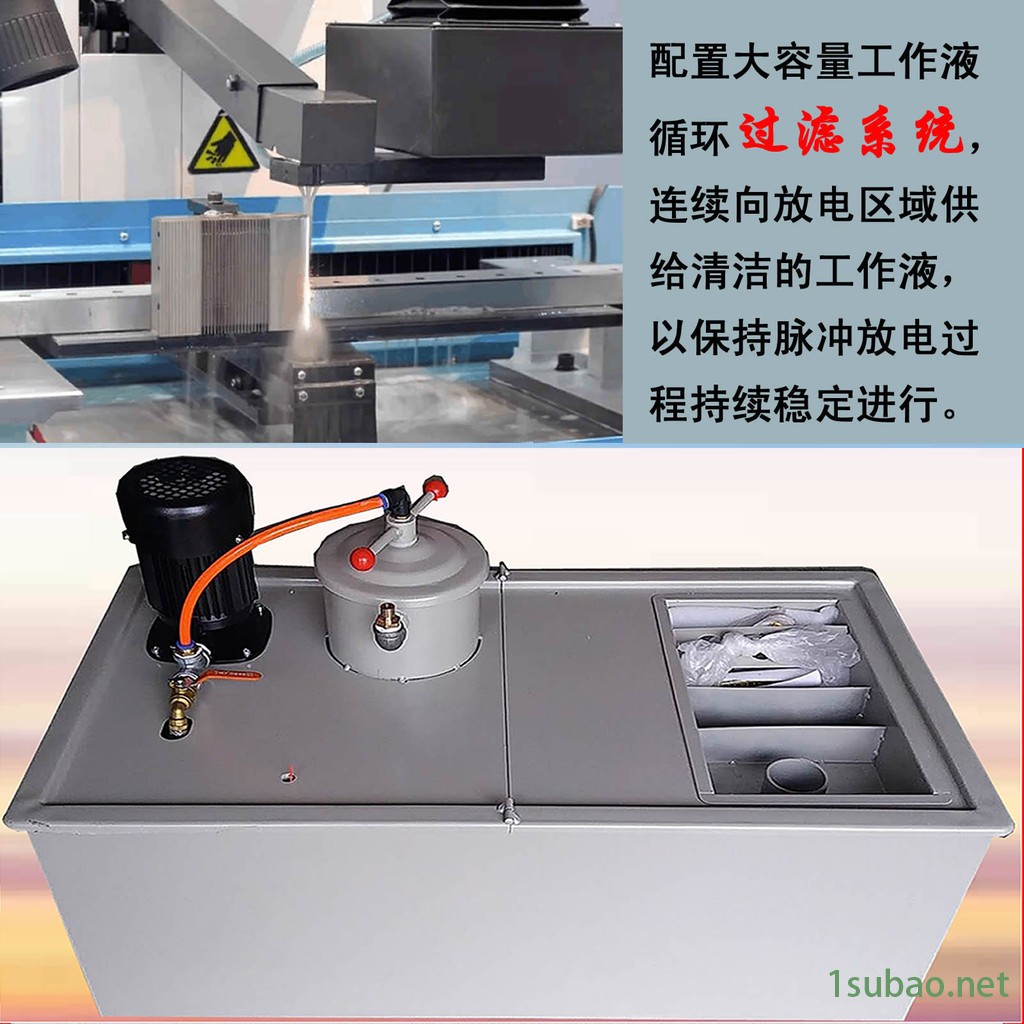

采用箱体床身及全支撑结构工作台，工作台采用封闭式防护罩，有效防止了工作液外溅污染工作环境，机床所有钣金均采用静电喷粉工艺处理，涂层的耐腐性能好，确保涂层在长期使用中不易脱落。过滤系统采用意大利进口高压泵搭配日本纳米级过滤芯，多级过滤，实现了净水与污水独立隔离，可长时间不用换水。
X8绘图编程控制软件，实现了CAD/CAM一体化。软件使用简单，使用者能在很短时间内熟悉操作，扩大了线切割使用对象，开创中走丝线切割易用时代！
软件支持图形驱动自动编程，用户无需接触代码，只需要对加工图形设置加工工艺，便可进行加工；
采用四轴联动控制技术，可以方便的进行上下异形面加工，实时监控线切割加工机床的X、Y、U、V四轴加工状态，使复杂锥度图形加工变得简单；
手控盒操作，降低了工人的劳动强度，提高了工人的工作效率，减小了误操作机会。
高速智能高频脉冲电源，不仅实现了切割速度和表面粗糙度的兼顾，同时保证了在极速切割条件下的稳定加工。加工效率可达（9000-15000mm2/小时）和表面1.0um光洁度。
| 主要技术参数/型号 | MS-540C |
| 工作液槽尺寸（长×宽×高） | 1040×680×300mm |
| 工作台面尺寸（长×宽） | 840×600mm |
| 工作台行程（X×Y） | 500×400mm |
| 工作台承载重量 | 650kg |
| 最工件尺寸（长×宽×高） | 980×560×400mm |
| 切割厚度 | 300mm |
| 切割斜度/工作厚度 | ±6°/100mm |
| 切割速度 | 300mm2/min(指定材料和厚度) |
| 加工精度: | ±0.005mm(指定材料20x20x20mm) |
| 加工电流 | 10A |
| 加工表面粗糙度 | Ra≤1.0μm(指定材料和厚度) |
| 电极丝直径范围 | 0.13～0.22mm |
| 工作液箱容量/尺寸 | 80L/550×455×320mm |
| 工作液 | 采用环保水溶性工作液 |

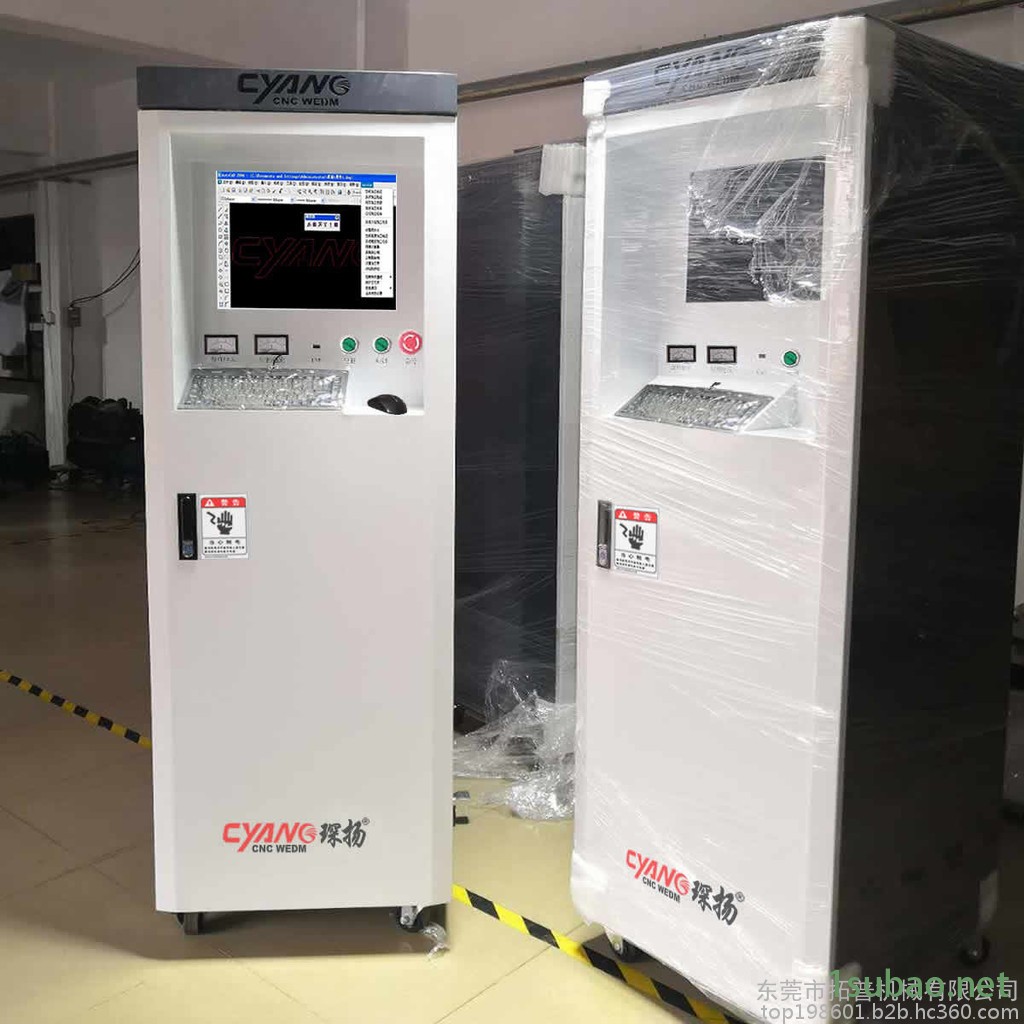

| 控制电箱尺寸 | 580×580×1750mm |
| 控制电箱重量 | 120kg |
| 机床占地面积 | 1950×1650mm |
| 机床总重量 | 2250Kg |
| 主要配置 | |
| 品名 | 品牌及生产厂家 |
| 直线导轨(XY轴) | 台湾上银高精密直线导轨 |
| 直线硬轨(UV轴) | 北方工业高精密直线硬轨 |
| 滚珠丝杆(XY轴) | 北方工业高精密滚珠丝杠 |
| 精密丝杆(UV轴) | 北方工业高精密V型丝杠 |
| 驱动电机（XY轴） | 江苏常州五相十拍步进电机 |
| 驱动电机（UV轴） | 江苏常州三相六拍步进电机 |
| 驱动器（XY轴） | 琛扬数控科技驱动器 |
| 驱动器（UV轴） | 琛扬数控科技驱动器 |
| 显示器 | 17”液晶显示器 |
| 变频器 | 中走丝专用变频器 |
| 总电源开关（带脱扣器） | 正泰品牌 |
| 主要机床电器 | 西门子品牌 |
| 电源板、接口板、控制板 | 琛扬数控科技 |
| 工作液泵 | 国产品牌 |
| 过滤系统 | 10um进口纸滤芯 |
| 运丝电机 | 上海或江苏品牌 |
| XY轴光栅尺 | Oussin |
| 丝筒及工作台丝杆轴承 | 日本NSK |
| 导轮轴承 | 日本NSK |
| 导轮 | 合金 |
| 导向器 | 钻石 |
| 绘图编程控制系统 | X8 |
