| 品牌 : | 一峰达 | 型号 : | YFDHJ-3500 |
| 工作形式 : | 弧焊 | 焊接方式 : | 储能式 |
| 电流 : | 交流 | 样式 : | 台式 |
| 驱动形式 : | 自动 | 作用对象 : | 角铁， 角钢 ，不锈钢角钢 |
| 输入电压 : | 380 | 功率 : | 20kw |
| 外形尺寸 : | 4600*2300*1500 | 重量 : | 1t |
| 用途 : | 角钢法兰焊接 |

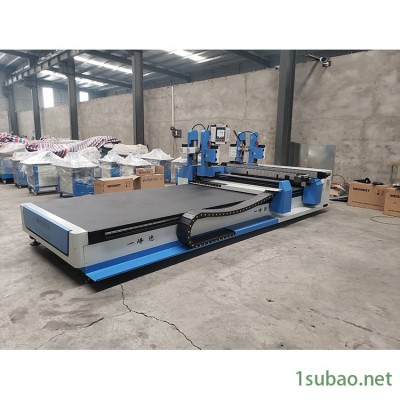

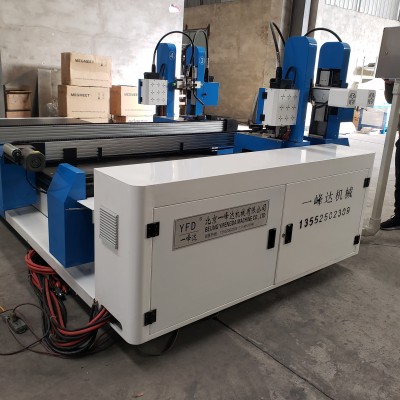

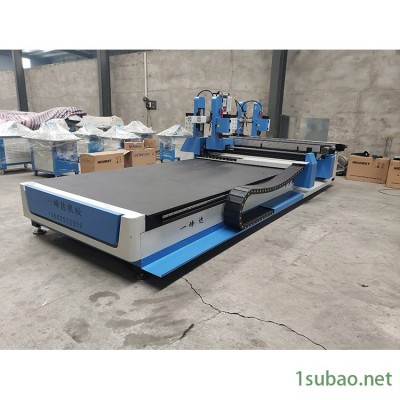

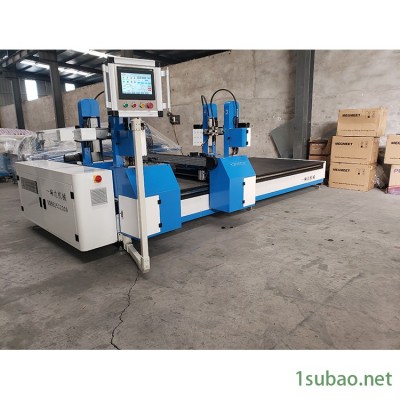

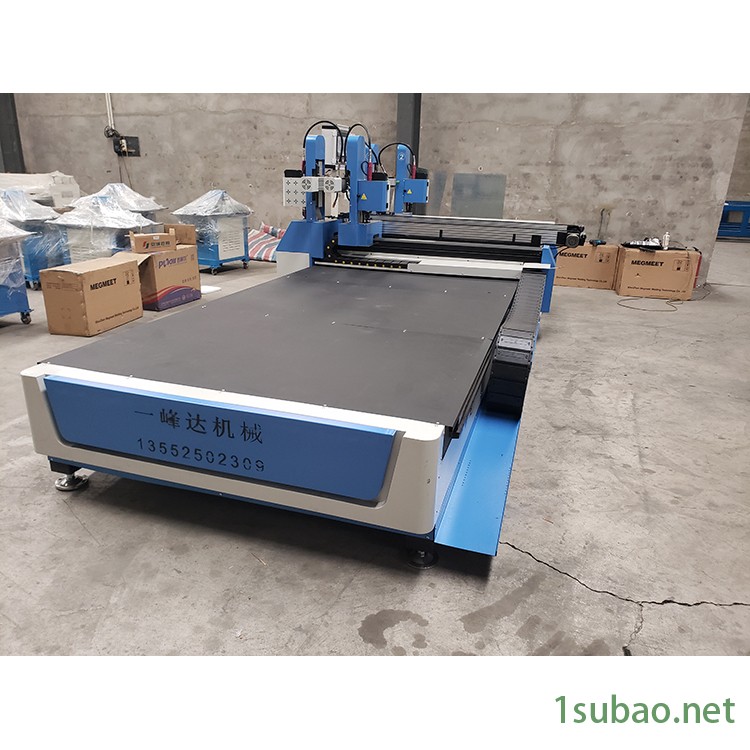

一峰达高速角钢法兰自动焊主要应用于通风管道角铁法兰焊接，可实现不同规格 的风管法兰快速切换焊接，广泛应用于地铁通风，建筑通风，暖通及净化工程的法兰焊接。
本设备采用知能化，自动化操作系统，配合稳定的机械结构，可实现自动化生产，极大减少人工浪费，减轻工人劳动速度，进而为企业节约成本。操作系统自主研发，运行稳定性高，可按客户不同需求订制机型。配备总线伺服电机，使设备运行更稳定，使用寿命更长，配备人工智能化操作系统，设备使用更便捷，更省心。
| 四工位角钢法兰自动焊技术参数 | |
| 产品型号 | YFDHJ-3500 |
| 加工行程 | 1500*3500mm |
| 额定总功率 | 20kw |
| 适用角铁 | 30mm 40mm 50mm |
| 供电电源 | 机床220V/50Hz、焊机380V/50Hz |
| 运行速度 | 8000mm/min |
| 焊接效率 | 9秒/个 |
| 编程形式 | 输入法兰规格即可（法兰长x宽及角钢规格） |
| 控制系统 | 四工位法兰焊接专用控制系统 |
| 法兰尺寸调节运动模块 | 齿轮齿条+精密直线导轨 |
| 四工位运动模块 | 精密滑珠丝杆防尘滑台 |
| 焊机 | 麦格米特焊机（可焊接碳钢、不锈钢） 4台 |
| 重复定位精度 | ±0.1mm |
| X轴有效行程 | 1500mm |
| Y轴有效行程 | 3500mm |
| A工位有效行程 | Y:150mm Z:200mm |
| B工位有效行程 | Y:150mm Z:200mm |
| C工位有效行程 | Y:150mm Z:200mm |
| D工位有效行程 | Y:150mm Z:200mm |
| 卸料传动方式 | 交流减速电机+链轮、链条 |
| 设备尺寸(不包含焊机尺寸） | 5200*2800*1500mm |
