斯玄S8030X 飞机内饰材料燃烧试验机飞机内饰燃烧机 HB5470 FAA.FAR.25.853

 S8030X飞机内饰材料燃烧试验机

适用行业：本标准规定了民用飞机舱内非金属材料燃烧性能的测定，舱内非金属材料适航鉴定。

适用标准：依据HB5470中国航空航天工业部标准，FAA.FAR.25.853美国航空管理条理-运输类飞机-座舱内部实施标准和HB5469民用飞机舱内非金属材料测试标准要求设计。

试验类型：水平试验、垂直试验、45度倾斜燃烧试验、60度倾斜燃烧试验。

试验方法：将试样固定于支架上，在燃烧箱中受小火焰点燃，火焰在试样的自由端点燃，施加火焰到规定时间，燃烧器自动移开，记录燃烧时间，火焰自然熄灭时间，余焰时间，火焰蔓延距离或燃烧到规定标记距离所用时间及其它试验现象。（根据标准规定要求自由设定相对应的施燃时间）。

火焰要求：垂直、水平和45°倾斜燃烧试验时，火焰高度为38mm；60°倾斜燃烧试验时，火焰高度为76mm。

设备主要构成

A、水平燃烧试验箱：主要符合HB5470、HB5469、FAA.FAR.25.853标准；设备主要由电气控制部分和燃烧试验箱组成（详见图一）；

燃烧试验箱参数：1、材质不锈钢板制作，尺寸为宽385mm×深204mm×高360mm；

                   2、底部有10个直径为19mm的通风孔，四壁靠近顶部四周有宽13mm通风槽；

                   3、试验支架：有两块U型耐腐蚀的金属钢板制成，尺寸长×宽为361mm×100mm；

                   4、金属梳长度为110mm，每25mm内有7-8个光滑圆齿；

                   5、符合取样试验尺寸：水平燃烧试验试样为356mm×102mm。

B、垂直燃烧试验、45°倾斜燃烧试验和60°倾斜燃烧试验箱：设备主要由电气控制部分和燃烧试验箱组成（详见图二。）

a、图二试验箱主要符合HB5470、HB5469、FAA.FAR.25.853标准；

燃烧试验箱参数：1、材质不锈钢板制作，尺寸为宽330mm×深330mm×高762mm；

          2、符合取样试验尺寸：垂直燃烧试验试样为368mm×76mm；

45度倾斜燃烧试验试样为318mm×375mm；

60度倾斜燃烧试验试样为914mm；

                   3、配备试样吊重砝码1个；

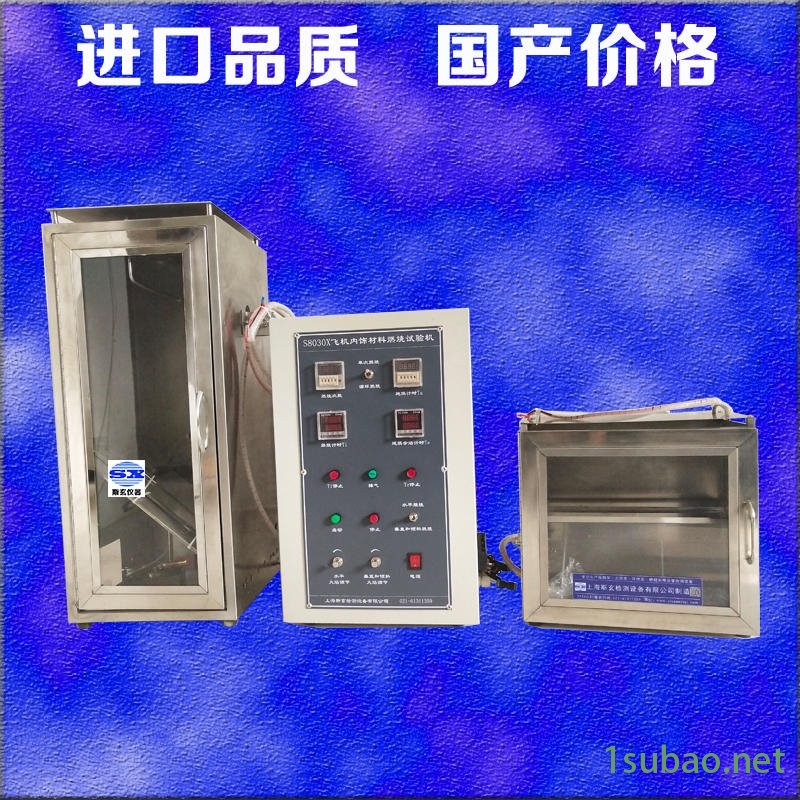

说明：以上燃烧试验类型整体组合方式：共用1个电气控制箱和1组测温装置，即设备主要由1个电气控制箱、1组测温装置和2组独立燃烧试验箱组成，2组燃烧试验箱均符合以上标准试验要求，内置独立试验装置，控制部分可相互切换，互不干涉，操作简单实用。

试验步骤与试验结果的判定

水平燃烧试验机：至少取3组试样，取试样300mm长，并至少用试样的254mm长度来计算水平燃烧时间。推送试样至本生灯火焰中心位置，分别记录燃烧到一标线和二标线时间，计时器配备手动按钮；当试样燃烧完成未达到二标线处时可手动触发计时器停止记时，此时记录自熄时间及火焰蔓延距离。至少取三组试样试验结果，试验完成，计算平均火焰蔓延速率，不超过102mm/Min。

（图一）

1. 垂直燃烧试验：至少取3组试样，试样垂直支撑，下端高出本生灯顶部19.1mm（3/4英寸）位置。试验时，施加火焰时间60S或12S，然后移去本生灯。火焰移去后平均持续燃烧时间不得超过15S，试样跌落物平均持续燃烧时间不得超过3S。

2. 45度倾斜燃烧试验：至少取3组试样，试样与水平面成45度角的方式支撑。施加火焰时间30S，然后移去本生灯。火焰移去后平均持续燃烧时间不得超过30S，试样跌落物平均持续燃烧时间不得超过3S。试验完成并检查试样的火焰穿透情况。

（图二）

1. 60度倾斜燃烧燃烧：至少取3组试样，试样与水平面成60度角的方式被安置在试样箱内，试样从下端夹子到上端滑轮或棒的距离为610mm（24英寸），在距下端203mm（8英寸）处做上标记，表明是施加火焰的中心点。试验箱尺寸规定为高610mm，宽和深各为305mm，其顶部和垂直面（正面）是打开的。本生灯和试样正交且与过试样的垂直平面成30°角。施加火焰时间30S，然后移去本生灯，记录试样自熄时间和烧焦长度。火焰移去后平均持续燃烧时间不得超过30S，试样跌落物平均持续燃烧时间不得超过3S。

   仪器组成

   本仪器主要由控制箱与燃烧箱组成。

   1、燃烧箱：材质不锈钢。

   2、燃烧系统：燃烧器：喷灯内径为￠9.5±0.5mm，配备针型阀，便于调节燃气流速从而调节火焰高度。火焰高度方便调节，按标准要求可从20mm调至100mm，配备火焰高度量规（38mm/22mm），及燃烧压力调节系统。并配备有电子点火器，可自动点火。

   3、计时系统：计时器：3个，分别为施加火焰计时器、燃烧计时器，延燃余焰计时器。

   计时器设定：0~99.99/S/M/H可随意设定。

     4、试验夹具：U形耐腐蚀金属板制成，配备接灰盒。

   5、观察窗：燃烧箱的前部为耐热钢化玻璃构成的观察窗，方便观察燃烧时燃烧变化情况。

   其它部件：

   1、温度计：MAX：300℃一支，用以测试箱内温度

   2、配备火焰高度尺（用以测量火焰高度：内焰38mm，外焰76mm和内焰22mm，外焰38mm）

   3、燃气：燃气由需方自行配置（包括钢瓶，99%以上纯度的燃烧气体，钢瓶上的减压阀，压力表等）

   上述设备（NK8202）要满足燃烧初设指标要求如下：

2. 燃烧器喷灯内径：∮9.5mm

3. 计时器设定：0~99.99/S/M/H

4. 燃烧气体：煤气

5. 满足HB5470-91要求
