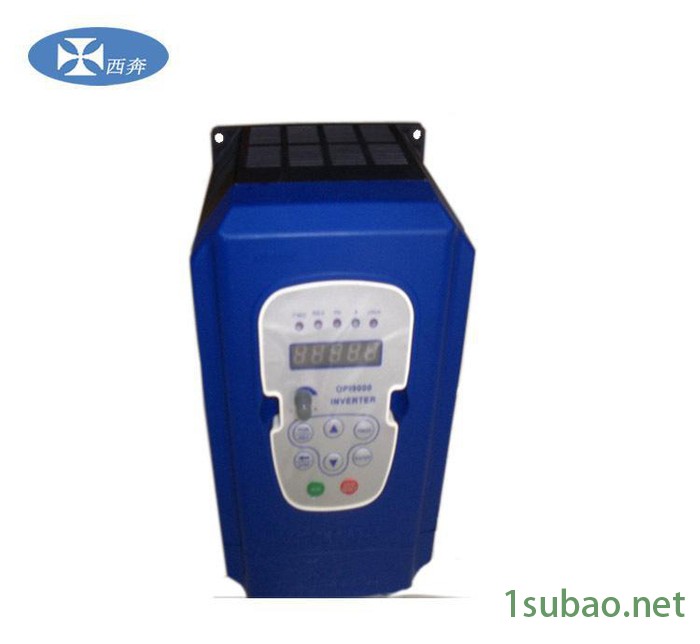

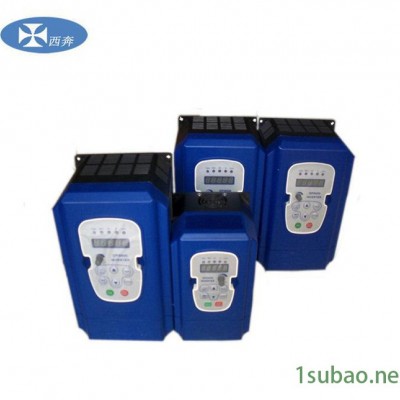

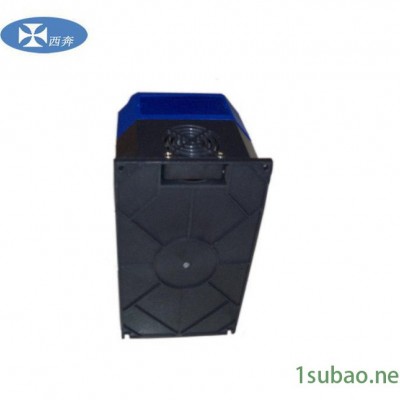

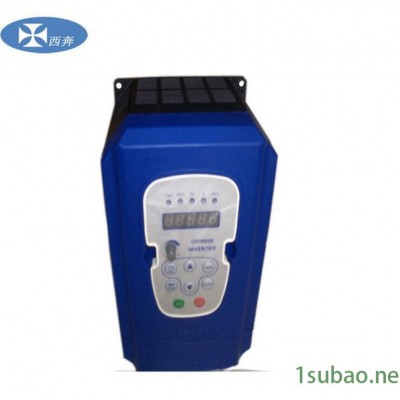

A系列通用变频器

项目名称

输入

额定电压、频率

220V/380V 50Hz/60Hz

电压允许变动范围

±15%

输出

频率范围

0.10~400.00Hz

过载范围

p系列120%1分钟A系列150%1分钟

频率控制

控制方式

SPWM

精度

数字式：0.01%；模拟式：0.1%

设定解析度

数字式：0.01Hz；模拟式：最大操作频率的0.1%

输入解析度

0.01Hz

频率额定方式

键盘，0~5V,0~10V,4~20mA,RS485通讯给定

其他功能

频率上/下限、启动频率、停车频率、三个跳跃频率可分别设定

控制特点

加减速控制

4段加减速时间（0.1-6500秒）任意选择

V/F曲线

V/F曲线可任意设定

转矩控制

可设定转矩提升，最大10.0%，启动转矩在1.0Hz时可达150%

多功能输入端

有6个多功能输入端，实现8段速控制、程序运行、4段加减速切换、UP、DOWN机能、计数器，外部急停等功能

多功能输出端

有5个多功能输出端，实现运转中、零速、计数器、外部异常、程序运行、等指示及报警

节能控制

根据负债情况自动调整输出电压，使电机工作效率最高

静音

载波频率可达16KHZ

PID

内置PID功能

简易PLD

可组成自控8段速运行，运行时间，运行方式任意设定

通讯口

标准RS485接口

其他功能

保护功能

监视功能

振动

0.5G以下

操作温度

-10~40℃

湿度

0~95%范围内，且无结露

过载保护

电子电路保护马达、驱动器（恒转矩150%/1分钟，风机类120%/1分钟）

PUSE熔断保护

PUSE熔断马达停止

过电压

220V级：直流电压>400V;380V级；直流电压>800V

不足电压

220V级：直流电压<200V;380V级；直流电压<400V

瞬间停电再启动

瞬停后可以频率跟踪方案式再启动

失速防止

加/减运载中失速防止

输出端短路

电子线路保护

其他功能

散热片过热保护，反转限制，开机后直接启动及故障复归之功能、参数锁定等
